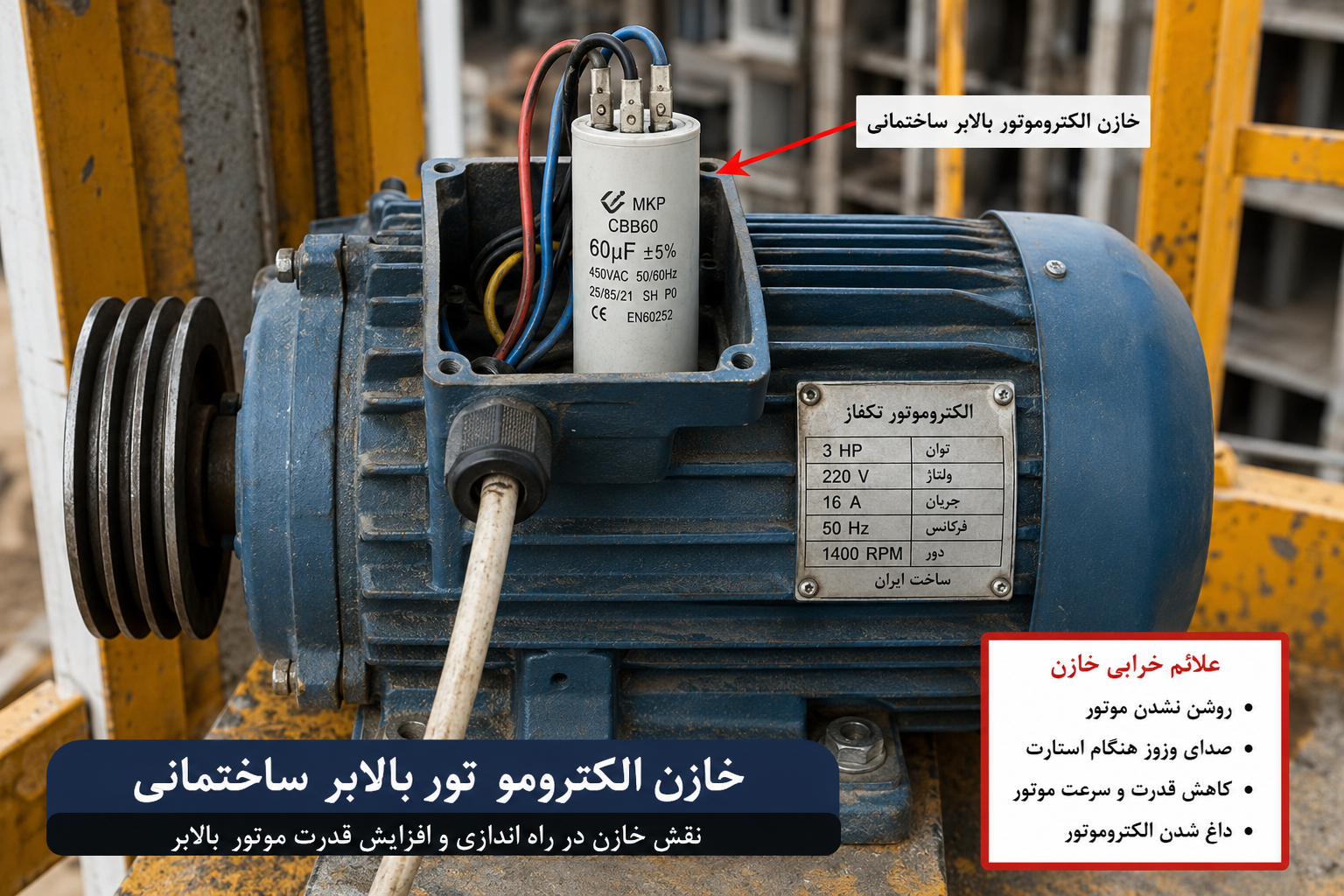

خازن الکتروموتور بالابر ساختمانی چیست؟ راهنمای کامل انتخاب، تست و تعویض خازن موتور بالابر
خازن الکتروموتور بالابر ساختمانی یکی از مهمترین قطعات در عملکرد صحیح موتورهای تکفاز است و نقش اساسی در راهاندازی، ایجاد گشتاور اولیه و حفظ راندمان موتور دارد. اگر این قطعه دچار خرابی شود، ممکن است موتور روشن نشود، قدرت کافی برای جابهجایی مصالح نداشته باشد یا هنگام استارت تنها صدای وزوز از آن شنیده شود.
در یک بالابر ساختمانی، هماهنگی بین خازن، الکتروموتور و گیربکس بالابر ساختمانی اهمیت بسیار زیادی دارد. خرابی هر یک از این قطعات میتواند باعث کاهش راندمان دستگاه، افزایش مصرف برق و حتی آسیب دیدن سایر اجزای سیستم انتقال قدرت شود.
براساس تجربه بالابرسازی محمدی در تعمیر و سرویس انواع بالابرهای ساختمانی، یکی از رایجترین دلایل کاهش قدرت موتورهای تکفاز، خرابی خازن یا استفاده از خازنی با ظرفیت نامناسب است. در بسیاری از موارد کاربران تصور میکنند الکتروموتور سوخته است، در حالی که تنها با تعویض خازن، عملکرد موتور به حالت عادی بازمیگردد.
در ادامه این راهنما با وظیفه خازن، انواع آن، علائم خرابی، روش تست، نحوه انتخاب ظرفیت مناسب و آموزش تعویض خازن الکتروموتور بالابر ساختمانی آشنا خواهید شد تا بتوانید از بروز خرابیهای پرهزینه جلوگیری کنید.
خازن الکتروموتور بالابر ساختمانی چه وظیفهای دارد؟
الکتروموتورهای تکفاز بهصورت ذاتی قادر به ایجاد میدان مغناطیسی دوار برای شروع حرکت نیستند. به همین دلیل از خازن استفاده میشود تا با ایجاد اختلاف فاز بین سیمپیچ اصلی و سیمپیچ کمکی، گشتاور اولیه لازم برای استارت موتور فراهم شود.
به بیان ساده، خازن مانند یک نیروی کمکی عمل میکند تا موتور بتواند گیربکس را به حرکت درآورد و مصالح ساختمانی را بدون افت قدرت جابهجا کند. هرچه عملکرد خازن دقیقتر باشد، موتور نرمتر، سریعتر و با فشار کمتری روشن خواهد شد.
وظایف اصلی خازن موتور بالابر ساختمانی
- ایجاد گشتاور اولیه برای راهاندازی الکتروموتور
- کمک به تشکیل میدان مغناطیسی دوار در موتورهای تکفاز
- کاهش فشار واردشده به سیمپیچهای اصلی موتور
- بهبود قدرت بالابر هنگام بلند کردن مصالح سنگین
- روشن شدن سریعتر موتور بدون ایجاد صدای غیرعادی
- کمک به افزایش راندمان و کاهش مصرف انرژی
- افزایش طول عمر الکتروموتور در صورت انتخاب ظرفیت صحیح
چرا خرابی خازن باعث ضعیف شدن بالابر ساختمانی میشود؟
بسیاری از کاربران تصور میکنند کاهش قدرت بالابر همیشه به معنای خرابی موتور یا گیربکس است، اما در عمل یکی از رایجترین دلایل این مشکل، افت ظرفیت یا خرابی خازن است. زمانی که خازن نتواند اختلاف فاز مناسبی ایجاد کند، موتور در لحظه استارت گشتاور کافی تولید نمیکند و عملکرد دستگاه بهطور محسوسی کاهش مییابد.
در این شرایط موتور برای جبران کمبود گشتاور، جریان بیشتری مصرف میکند. این موضوع علاوه بر افزایش دمای سیمپیچها، میتواند باعث کاهش عمر موتور، افزایش مصرف برق و حتی سوختن الکتروموتور در استفاده طولانیمدت شود.
اگر علاوه بر افت قدرت، علائمی مانند صدای غیرعادی، داغ شدن موتور یا حرکت کند بالابر را مشاهده میکنید، پیشنهاد میشود علاوه بر بررسی خازن، وضعیت تعمیر بالابر ساختمانی و سلامت سایر قطعات نیز بررسی شود تا از آسیبهای جدیتر جلوگیری شود.
تأثیر خرابی خازن روی عملکرد بالابر
- کاهش قدرت کشش هنگام بالا بردن مصالح
- کند شدن حرکت بالابر تحت بار
- ایجاد صدای وزوز یا هوم هنگام روشن شدن موتور
- افزایش دمای الکتروموتور
- افزایش مصرف برق و فشار روی سیمپیچها
- سخت روشن شدن موتور یا روشن نشدن کامل آن
- افزایش احتمال سوختن موتور در صورت ادامه استفاده
انواع خازن الکتروموتور بالابر ساختمانی
در اغلب الکتروموتورهای بالابر ساختمانی تکفاز از دو نوع خازن استفاده میشود که هرکدام وظیفه متفاوتی دارند. شناخت تفاوت خازن راهانداز و خازن دائمکار، علاوه بر انتخاب صحیح هنگام خرید، در عیبیابی سریعتر موتور نیز بسیار مؤثر است.
برخی موتورها فقط از خازن راهانداز استفاده میکنند، در حالی که در مدلهای صنعتی و سنگین ممکن است هر دو نوع خازن در مدار وجود داشته باشند. انتخاب نوع و ظرفیت مناسب باید مطابق مشخصات درجشده روی پلاک موتور انجام شود و استفاده از خازن نامناسب میتواند باعث کاهش راندمان یا آسیب به سیمپیچها شود.
۱- خازن راهانداز (Start Capacitor)
خازن راهانداز وظیفه ایجاد گشتاور اولیه موردنیاز برای شروع حرکت موتور را بر عهده دارد. این خازن تنها چند ثانیه در مدار باقی میماند و پس از رسیدن موتور به دور مشخص، توسط کلید گریز از مرکز یا مدار کنترلی از مدار خارج میشود.
از آنجا که بالابر ساختمانی هنگام شروع حرکت باید وزن قابلتوجهی از مصالح را جابهجا کند، عملکرد صحیح خازن راهانداز اهمیت زیادی دارد. خرابی این قطعه معمولاً باعث میشود موتور روشن نشود یا تنها صدای وزوز تولید کند.
مهمترین علائم خرابی خازن راهانداز
- موتور روشن نمیشود.
- تنها صدای وزوز یا هوم از موتور شنیده میشود.
- روتور شروع به چرخش نمیکند.
- برای راه افتادن موتور باید محور آن بهصورت دستی حرکت داده شود.
- فیوز هنگام استارت بهطور مکرر قطع میشود.
اگر موتور بدون بار روشن میشود اما هنگام بلند کردن مصالح قادر به استارت نیست، قبل از باز کردن موتور، ابتدا سلامت خازن راهانداز را بررسی کنید؛ زیرا این مشکل در بسیاری از موارد به خرابی همین قطعه مربوط است.
۲- خازن دائمکار (Run Capacitor)
برخلاف خازن راهانداز، خازن دائمکار در تمام مدت فعالیت موتور داخل مدار باقی میماند. وظیفه اصلی آن افزایش راندمان، حفظ گشتاور، کاهش لرزش موتور و بهبود عملکرد الکتروموتور در زمان کار مداوم است.
در پروژههای ساختمانی که بالابر ساعتهای طولانی برای جابهجایی مصالح فعالیت میکند، سلامت این خازن نقش مهمی در جلوگیری از افزایش دمای موتور و کاهش مصرف انرژی دارد.
نشانههای خرابی خازن دائمکار
- افت قدرت موتور هنگام حمل بار
- کاهش سرعت حرکت بالابر
- داغ شدن غیرعادی الکتروموتور
- افزایش مصرف برق
- عملکرد نامنظم موتور در زمان کار
- قطع شدن کلید محافظ یا فیوز در شرایط بارگذاری
ظرفیت مناسب خازن الکتروموتور بالابر ساختمانی
ظرفیت خازن با واحد میکروفاراد (µF) مشخص میشود و باید دقیقاً متناسب با توان، دور موتور، نوع سیمپیچی و توصیه سازنده انتخاب شود. استفاده از خازنی با ظرفیت کمتر یا بیشتر از مقدار استاندارد میتواند باعث کاهش راندمان، افزایش جریان مصرفی و حتی سوختن سیمپیچهای موتور شود.
اعداد جدول زیر تنها مقادیر تقریبی هستند و نباید جایگزین اطلاعات درجشده روی پلاک الکتروموتور شوند.
| توان الکتروموتور | ظرفیت تقریبی خازن | کاربرد رایج |
|---|---|---|
| ۲ اسب بخار | ۱۲۵ تا ۲۰۰ µF | بالابرهای سبک |
| ۳ اسب بخار | ۱۲۵ تا ۳۰۰ µF | بالابرهای متداول ساختمانی |
| ۳ اسب بخار سنگین | ۴۰۰ تا ۶۰۰ µF | کارگاههای سنگین و استفاده مداوم |
هرگز صرفاً برای افزایش قدرت موتور از خازنی با ظرفیت بالاتر استفاده نکنید. این کار باعث افزایش جریان، داغ شدن سیمپیچها و کاهش عمر الکتروموتور میشود. بهترین انتخاب، خازنی است که ظرفیت و ولتاژ آن دقیقاً مطابق مشخصات درجشده روی پلاک موتور باشد.
چگونه خازن الکتروموتور بالابر ساختمانی را تست کنیم؟
قبل از تعویض خازن، ابتدا باید از خرابی آن اطمینان حاصل کنید. بسیاری از مشکلاتی که به خرابی موتور نسبت داده میشوند، در واقع ناشی از کاهش ظرفیت یا از کار افتادن خازن هستند. انجام یک تست ساده با مولتیمتر میتواند از پرداخت هزینههای غیرضروری جلوگیری کند.
مراحل تست خازن با مولتیمتر
- برق اصلی بالابر را کاملاً قطع کنید.
- شارژ باقیمانده داخل خازن را با رعایت نکات ایمنی تخلیه کنید.
- سیمهای متصل به خازن را جدا کنید.
- مولتیمتر را روی حالت اندازهگیری ظرفیت (Capacitance) قرار دهید.
- دو سر پرابها را به پایههای خازن متصل کنید.
- عدد نمایش دادهشده را با مقدار درجشده روی بدنه خازن مقایسه کنید.
اگر مقدار اندازهگیریشده اختلاف قابلتوجهی با ظرفیت اسمی داشته باشد یا دستگاه هیچ عددی نمایش ندهد، خازن باید تعویض شود. همچنین مشاهده بادکردگی، ترک، نشتی روغن یا تغییر رنگ بدنه از نشانههای واضح خرابی خازن است.
آموزش تعویض خازن الکتروموتور بالابر ساختمانی
تعویض خازن الکتروموتور بالابر ساختمانی در ظاهر کار سادهای است، اما بیتوجهی به نکات ایمنی میتواند باعث برقگرفتگی یا آسیب دیدن سایر قطعات موتور شود. از آنجایی که خازن حتی پس از قطع برق نیز ممکن است مقداری انرژی الکتریکی در خود ذخیره داشته باشد، قبل از هر اقدامی باید آن را بهصورت ایمن تخلیه کنید.
اگر هنگام بررسی موتور متوجه شدید علاوه بر خرابی خازن، قطعات دیگری مانند موتور یا گیربکس نیز دچار مشکل شدهاند، بهتر است وضعیت آنها نیز بررسی شود تا از تعمیرات مجدد و هزینههای اضافی جلوگیری شود.
مراحل تعویض خازن موتور بالابر
- قطع کامل برق دستگاه
ابتدا کلید اصلی یا دوشاخه برق بالابر را قطع کنید و از نبود ولتاژ در مدار اطمینان حاصل کنید. - باز کردن محفظه خازن
درپوش جعبه برق یا محفظه نصب خازن روی الکتروموتور را باز کنید. - بررسی وضعیت ظاهری خازن
وجود بادکردگی، ترک، تغییر رنگ، نشتی روغن یا بوی سوختگی معمولاً نشاندهنده خرابی خازن است. - علامتگذاری سیمها
قبل از جدا کردن اتصالات، محل قرارگیری سیمها را علامتگذاری یا از آن عکس تهیه کنید تا هنگام نصب خازن جدید اشتباهی رخ ندهد. - خارج کردن خازن معیوب
اتصالات را باز کرده و خازن خراب را از پایه نگهدارنده جدا کنید. - نصب خازن جدید
خازن جایگزین باید از نظر ظرفیت (µF)، ولتاژ کاری و نوع عملکرد دقیقاً مطابق نمونه اصلی باشد. - راهاندازی و تست موتور
پس از بستن اتصالات، موتور را بدون بار روشن کنید و سپس عملکرد آن را هنگام جابهجایی مصالح بررسی نمایید.
نکته مهم:
اگر پس از تعویض خازن همچنان موتور قدرت کافی ندارد، مشکل ممکن است از سیمپیچی، کلید گریز از مرکز، بلبرینگها یا گیربکس بالابر ساختمانی باشد. در این شرایط بهتر است کل مجموعه توسط تعمیرکار متخصص بررسی شود.
جدول عیبیابی خازن الکتروموتور بالابر ساختمانی
جدول زیر رایجترین علائم خرابی خازن را نشان میدهد. این موارد براساس تجربه تعمیر و سرویس انواع بالابرهای ساختمانی تهیه شدهاند و میتوانند در تشخیص سریعتر مشکل کمککننده باشند.
| علائم مشاهدهشده | علت احتمالی | راهکار پیشنهادی |
|---|---|---|
| موتور روشن نمیشود | خرابی خازن راهانداز | تست و تعویض خازن |
| صدای وزوز بدون چرخش موتور | کاهش ظرفیت خازن | اندازهگیری ظرفیت با مولتیمتر |
| افت قدرت هنگام حمل بار | ضعیف شدن خازن یا موتور | بررسی خازن و الکتروموتور |
| داغ شدن بیش از حد موتور | خرابی خازن یا اضافهبار | کنترل ظرفیت خازن و میزان بار |
| قطع شدن فیوز هنگام استارت | اتصال کوتاه خازن یا ایراد سیمپیچی | بررسی کامل مدار و موتور |
نکات مهم هنگام خرید خازن الکتروموتور بالابر ساختمانی
خرید خازن مناسب تنها به انتخاب ظرفیت صحیح محدود نمیشود. کیفیت ساخت، ولتاژ کاری، شرایط محیطی و نوع استفاده از بالابر نیز در طول عمر این قطعه و عملکرد موتور تأثیر مستقیم دارند.
- ظرفیت خازن دقیقاً مطابق پلاک الکتروموتور باشد.
- ولتاژ کاری کمتر از مقدار استاندارد انتخاب نشود.
- از خازنهای مخصوص موتورهای صنعتی و کارگاهی استفاده کنید.
- بدنه خازن در برابر گرما، رطوبت و لرزش مقاوم باشد.
- از خرید قطعات بینام و بدون مشخصات فنی خودداری کنید.
- در صورت تعویض، نوع خازن (راهانداز یا دائمکار) با نمونه اصلی یکسان باشد.
- در صورت مشاهده ایراد در موتور، وضعیت قطعات بالابر ساختمانی نیز بررسی شود تا از خرابیهای زنجیرهای جلوگیری گردد.
توصیه کارشناسان بالابرسازی محمدی:
در بسیاری از موتورهای تکفاز، استفاده از خازن ارزانقیمت و بیکیفیت باعث کاهش عمر سیمپیچ و افزایش دفعات تعمیر میشود. خرید یک خازن استاندارد، در بلندمدت هزینه نگهداری بالابر را کاهش خواهد داد.
