آموزش تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی | راهنمای جامع عیبیابی، تنظیم و تعمیر اصولی
کلاچ و پلاتین از مهمترین قطعات الکتروموتور بالابر ساختمانی هستند که نقش مستقیمی در راهاندازی، انتقال قدرت و عملکرد ایمن دستگاه ایفا میکنند. هرگونه خرابی، فرسودگی یا تنظیم نبودن این دو قطعه میتواند موجب کاهش راندمان بالابر، روشن نشدن موتور، لغزش هنگام حمل بار، افزایش جرقه، داغ شدن الکتروموتور و حتی آسیب دیدن گیربکس و سایر اجزای سیستم انتقال قدرت شود.
بسیاری از اپراتورها با مشاهده اولین نشانههای خرابی، بدون انجام بررسیهای لازم اقدام به تعویض قطعات میکنند؛ درحالیکه در بسیاری از موارد، تنظیم صحیح کلاچ یا پلاتین میتواند عملکرد دستگاه را به شرایط استاندارد بازگرداند. از سوی دیگر، ادامه کار با قطعات معیوب علاوه بر افزایش هزینههای تعمیرات، احتمال توقف ناگهانی بالابر و ایجاد خطرات ایمنی در پروژههای ساختمانی را نیز افزایش میدهد.
در این آموزش تخصصی، تمامی مراحل تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی را بهصورت گامبهگام بررسی میکنیم. همچنین با علائم خرابی، دلایل استهلاک، ابزارهای موردنیاز، نکات ایمنی، روش صحیح تنظیم، اشتباهات رایج و نحوه تست نهایی دستگاه پس از تعمیر آشنا خواهید شد تا بتوانید عملیات سرویس و تعمیر را با اطمینان بیشتری انجام دهید.
کلاچ و پلاتین الکتروموتور بالابر ساختمانی چه وظیفهای دارند؟
برای انجام یک تعمیر اصولی، ابتدا باید عملکرد هر یک از این قطعات را بهدرستی بشناسید. اگرچه کلاچ و پلاتین هر دو در عملکرد صحیح الکتروموتور نقش دارند، اما وظایف آنها کاملاً متفاوت است و خرابی هر کدام علائم و پیامدهای خاص خود را ایجاد میکند.
وظیفه کلاچ در الکتروموتور بالابر ساختمانی
کلاچ وظیفه انتقال تدریجی نیروی تولیدشده توسط الکتروموتور به مجموعه انتقال قدرت را بر عهده دارد. این قطعه هنگام راهاندازی از وارد شدن شوک ناگهانی به موتور، گیربکس، شفت و سیمبکسل جلوگیری کرده و باعث حرکت نرم، یکنواخت و ایمن بالابر میشود.
در صورت ساییدگی، لغزش یا شکستگی کلاچ، انتقال نیرو بهدرستی انجام نمیشود و دستگاه با افت توان، لرزش، کاهش سرعت، ایجاد صدای غیرعادی یا توقف هنگام حمل مصالح مواجه خواهد شد. ادامه کار در این شرایط میتواند فشار زیادی به گیربکس و الکتروموتور وارد کند.
وظیفه پلاتین الکتروموتور
پلاتین یکی از اجزای مهم مدار راهاندازی الکتروموتور است و وظیفه برقراری و قطع صحیح جریان الکتریکی را بر عهده دارد. کیفیت تماس کنتاکتها، فاصله استاندارد پلاتین و سلامت سطح آن، تأثیر مستقیمی بر عملکرد موتور دارد.
اکسید شدن، سوختگی، ساییدگی یا تنظیم نبودن فاصله پلاتین میتواند موجب جرقههای شدید، روشن نشدن موتور، افزایش مصرف برق، کاهش راندمان و بالا رفتن دمای الکتروموتور شود. به همین دلیل، بازدید و سرویس دورهای این قطعه اهمیت زیادی دارد.
ارتباط کلاچ، پلاتین، الکتروموتور و گیربکس
عملکرد صحیح بالابر ساختمانی حاصل هماهنگی کامل میان الکتروموتور، کلاچ، گیربکس، شفت، سیمبکسل و سایر اجزای انتقال قدرت است. خرابی هر یک از این قطعات میتواند باعث وارد شدن فشار مضاعف به سایر بخشهای سیستم شود.
به همین دلیل، هنگام تعویض کلاچ یا پلاتین توصیه میشود وضعیت گیربکس، یاتاقانها، کوپلینگها، سیمکشی، اتصالات و سایر قطعات نیز بررسی شود تا از بروز خرابیهای مجدد جلوگیری گردد.
علائم خرابی کلاچ و پلاتین الکتروموتور بالابر ساختمانی
تشخیص زودهنگام علائم خرابی یکی از مهمترین اقدامات برای جلوگیری از آسیبهای پرهزینه به الکتروموتور و سیستم انتقال قدرت است. بسیاری از خرابیهای سنگین زمانی رخ میدهند که اپراتور نشانههای اولیه را نادیده میگیرد و دستگاه برای مدت طولانی با نقص فنی به کار خود ادامه میدهد.
| نشانه خرابی | دلایل احتمالی | راهکار پیشنهادی |
|---|---|---|
| روشن نشدن الکتروموتور | سوختگی، اکسید شدن یا تنظیم نبودن پلاتین | بررسی مدار، تمیزکاری، تنظیم یا تعویض پلاتین |
| لغزش هنگام بالا بردن بار | فرسودگی یا ساییدگی کلاچ | تنظیم یا تعویض مجموعه کلاچ |
| جرقه بیش از حد | فاصله نامناسب کنتاکتها یا خرابی پلاتین | تنظیم دقیق فاصله یا تعویض پلاتین |
| بوی سوختگی | اصطکاک زیاد کلاچ، اتصال ناقص یا افزایش دمای موتور | توقف دستگاه و بررسی کامل سیستم انتقال قدرت |
| صدای غیرعادی و لرزش | شل شدن قطعات، شکستگی فنرها یا خرابی یاتاقان | بازدید کامل کلاچ، شفت و یاتاقانها |
| افزایش دمای الکتروموتور | لغزش کلاچ، مقاومت الکتریکی یا خرابی پلاتین | رفع عیب قبل از ادامه کار |
۱- روشن نشدن الکتروموتور
اگر پس از روشن کردن دستگاه، الکتروموتور هیچ واکنشی نشان نمیدهد یا تنها صدای ضعیفی از آن شنیده میشود، اولین قطعهای که باید بررسی شود پلاتین است. اکسید شدن سطح کنتاکتها، سوختگی، شل شدن اتصالات یا تنظیم نبودن فاصله پلاتین میتواند مانع عبور صحیح جریان برق شده و فرآیند راهاندازی موتور را مختل کند.
البته پیش از تعویض پلاتین، سلامت منبع تغذیه، کلید فرمان، سیمکشی و اتصالات نیز باید بررسی شوند تا علت اصلی خرابی بهدرستی شناسایی شود.
۲- لغزش کلاچ هنگام حمل بار
یکی از رایجترین نشانههای فرسودگی کلاچ، کاهش توان انتقال نیرو است. در این شرایط موتور بهطور طبیعی کار میکند، اما هنگام بلند کردن مصالح، حرکت باکت کند میشود، سرعت کاهش مییابد یا بالابر در بارهای سنگین متوقف میشود.
ادامه کار با کلاچ فرسوده موجب افزایش اصطکاک، تولید حرارت، کاهش راندمان و وارد شدن فشار مضاعف به گیربکس و شفت خواهد شد. در چنین شرایطی باید میزان سایش، سلامت فنرها و وضعیت صفحات کلاچ بهدقت بررسی شود.
۳- ایجاد جرقه غیرعادی
جرقههای شدید یا مداوم در محل پلاتین معمولاً نشاندهنده وجود ایراد در مدار راهاندازی است. این مشکل ممکن است بر اثر تنظیم نبودن فاصله کنتاکتها، آلودگی سطح تماس، اکسید شدن یا پایان عمر مفید پلاتین ایجاد شود.
هشدار ایمنی
ادامه کار با پلاتینی که جرقه شدید ایجاد میکند، میتواند باعث سوختگی سیمپیچ، آسیب دیدن کلیدها و حتی خرابی کامل مدار الکتریکی الکتروموتور شود. در صورت مشاهده این وضعیت، دستگاه را خاموش کرده و قبل از راهاندازی مجدد، علت جرقه را برطرف کنید.
۴- استشمام بوی سوختگی
بوی سوختگی یکی از مهمترین هشدارهای خرابی در الکتروموتور بالابر ساختمانی است. این بو ممکن است ناشی از اصطکاک بیش از حد کلاچ، داغ شدن سیمپیچ موتور، اتصال ناقص در پلاتین یا افزایش جریان مصرفی باشد.
نادیده گرفتن این علامت میتواند منجر به سوختن موتور، خرابی گیربکس و افزایش هزینههای تعمیرات شود؛ بنابراین در صورت احساس بوی سوختگی، دستگاه باید بلافاصله از مدار خارج شود.
۵- ایجاد صدای غیرعادی و لرزش
شنیدن صدای تقتق، ساییدگی، لرزش یا ضربه هنگام کار بالابر معمولاً به خرابی مجموعه انتقال قدرت مربوط میشود. فرسودگی فنرهای کلاچ، شکستگی قطعات داخلی، لقی شفت یا خرابی یاتاقانها از مهمترین دلایل بروز این علائم هستند.
بررسی همزمان کلاچ، گیربکس، شفت و یاتاقانها از ایجاد خرابیهای زنجیرهای جلوگیری کرده و عمر مفید دستگاه را افزایش میدهد.
۶- افزایش دمای الکتروموتور
اگر بدنه موتور در مدت کوتاهی بیش از حد داغ میشود، احتمال دارد انتقال نیرو بهدرستی انجام نشود یا پلاتین باعث ایجاد مقاومت الکتریکی اضافی شده باشد. همچنین اضافهبار، تهویه نامناسب و سرویس نکردن دورهای نیز میتوانند در افزایش دمای موتور مؤثر باشند.
رفع سریع این مشکل علاوه بر کاهش مصرف انرژی، از آسیب دیدن سیمپیچ، یاتاقانها و سایر قطعات حساس الکتروموتور جلوگیری میکند.
مهمترین دلایل خرابی کلاچ و پلاتین بالابر ساختمانی
تعویض قطعه بدون شناسایی علت اصلی خرابی، معمولاً یک راهکار موقت است و در بسیاری از موارد باعث تکرار همان مشکل در مدت کوتاهی میشود. شناخت عوامل ایجادکننده خرابی، علاوه بر کاهش هزینههای تعمیرات، عمر مفید الکتروموتور و مجموعه انتقال قدرت را نیز افزایش میدهد.
اضافهبار مداوم
حمل بار بیش از ظرفیت مجاز، مهمترین عامل استهلاک کلاچ محسوب میشود. افزایش وزن بار موجب بالا رفتن اصطکاک، افزایش دمای قطعات، لغزش کلاچ و وارد شدن فشار مضاعف به گیربکس و الکتروموتور خواهد شد. همچنین در این شرایط، جریان مصرفی موتور افزایش یافته و پلاتین نیز تحت تنش بیشتری قرار میگیرد.
عدم سرویس دورهای
محیطهای ساختمانی سرشار از گردوغبار، ذرات سیمان، رطوبت و آلودگی هستند. این عوامل بهمرور زمان روی عملکرد کلاچ و پلاتین تأثیر منفی میگذارند. تجمع آلودگی روی سطح پلاتین باعث افزایش مقاومت الکتریکی، ایجاد جرقه و کاهش کیفیت تماس کنتاکتها میشود. همچنین ورود گردوغبار به مجموعه کلاچ، اصطکاک را افزایش داده و موجب استهلاک سریعتر قطعات خواهد شد.
بازدیدهای دورهای، تمیزکاری اصولی و سرویس منظم علاوه بر افزایش طول عمر قطعات، احتمال توقف ناگهانی بالابر در زمان کار را نیز به حداقل میرساند.
استفاده از قطعات بیکیفیت
یکی از دلایل اصلی خرابی زودهنگام کلاچ و پلاتین، استفاده از قطعات غیراستاندارد یا تقلبی است. این قطعات معمولاً از آلیاژهای نامرغوب ساخته میشوند و مقاومت کافی در برابر حرارت، اصطکاک و جرقههای الکتریکی ندارند.
اگرچه قیمت قطعات بیکیفیت کمتر است، اما عمر کوتاه، افزایش دفعات تعمیر و احتمال آسیب به الکتروموتور و گیربکس، هزینه نهایی بسیار بیشتری را به مالک دستگاه تحمیل میکند.
توصیه تخصصی
همیشه از کلاچ و پلاتین متناسب با مدل الکتروموتور، ظرفیت بالابر و مشخصات فنی سازنده استفاده کنید. انتخاب صحیح قطعه، تأثیر مستقیمی بر عملکرد، ایمنی و عمر مفید دستگاه دارد.
تنظیم نادرست پس از نصب
تعویض قطعه بدون تنظیم صحیح، یکی از رایجترین اشتباهات هنگام تعمیر بالابر ساختمانی است. حتی بهترین قطعات نیز در صورت نصب یا تنظیم نادرست، عملکرد مطلوبی نخواهند داشت.
تنظیم نبودن فاصله پلاتین، سفت یا شل بودن بیش از حد مجموعه کلاچ و بیتوجهی به همراستایی قطعات میتواند باعث جرقه، لغزش، افزایش مصرف برق و کاهش راندمان موتور شود.
شرایط نامناسب محیط کار
رطوبت، بارندگی، گردوغبار، ذرات فلزی، سیمان و تغییرات شدید دمایی از عوامل مهم کاهش عمر قطعات الکتروموتور هستند. نفوذ این آلودگیها به داخل موتور، علاوه بر افزایش استهلاک کلاچ و پلاتین، احتمال خوردگی اتصالات و خرابی سایر اجزای الکتریکی را نیز افزایش میدهد.
استفاده از پوشش مناسب برای موتور، تمیزکاری روزانه و نگهداری صحیح دستگاه پس از پایان کار، نقش مهمی در افزایش طول عمر تجهیزات خواهد داشت.
ابزارهای موردنیاز برای تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی
پیش از شروع عملیات تعمیر، تمام ابزارهای موردنیاز را آماده کنید. استفاده از ابزار مناسب، علاوه بر افزایش دقت و سرعت کار، احتمال آسیب دیدن قطعات و خطا در مونتاژ را نیز کاهش میدهد.
| ابزار | کاربرد | اهمیت | توضیح |
|---|---|---|---|
| آچار تخت و رینگی | باز و بسته کردن پیچها | ضروری | برای باز کردن قاب موتور و مجموعه کلاچ |
| پیچگوشتی دوسو و چهارسو | باز کردن اتصالات | ضروری | برای قاب موتور و ترمینالها |
| پولیکش | خارج کردن کلاچ | پیشنهادی | جلوگیری از آسیب به شفت و یاتاقان |
| مولتیمتر دیجیتال | تست مدار الکتریکی | ضروری | بررسی ولتاژ، اتصال و سلامت مدار |
| فیلر | تنظیم فاصله پلاتین | ضروری | تنظیم دقیق فاصله کنتاکتها |
| اسپری کنتاکتشوی | تمیزکاری پلاتین | توصیهشده | حذف اکسید و آلودگی بدون آسیب |
| برس نرم و دستمال بدون پرز | تمیزکاری قطعات | توصیهشده | پاکسازی گردوغبار و ذرات سیمان |
| دستکش و عینک ایمنی | حفاظت فردی | الزامی | کاهش خطرات هنگام تعمیر |
نکته حرفهای
قبل از باز کردن هر قطعه، از وضعیت سیمکشی و محل نصب اجزا عکس تهیه کنید. این کار هنگام مونتاژ مجدد، احتمال جابهجایی اتصالات و خطاهای نصب را تا حد زیادی کاهش میدهد و روند تعمیر را سریعتر و دقیقتر میکند.

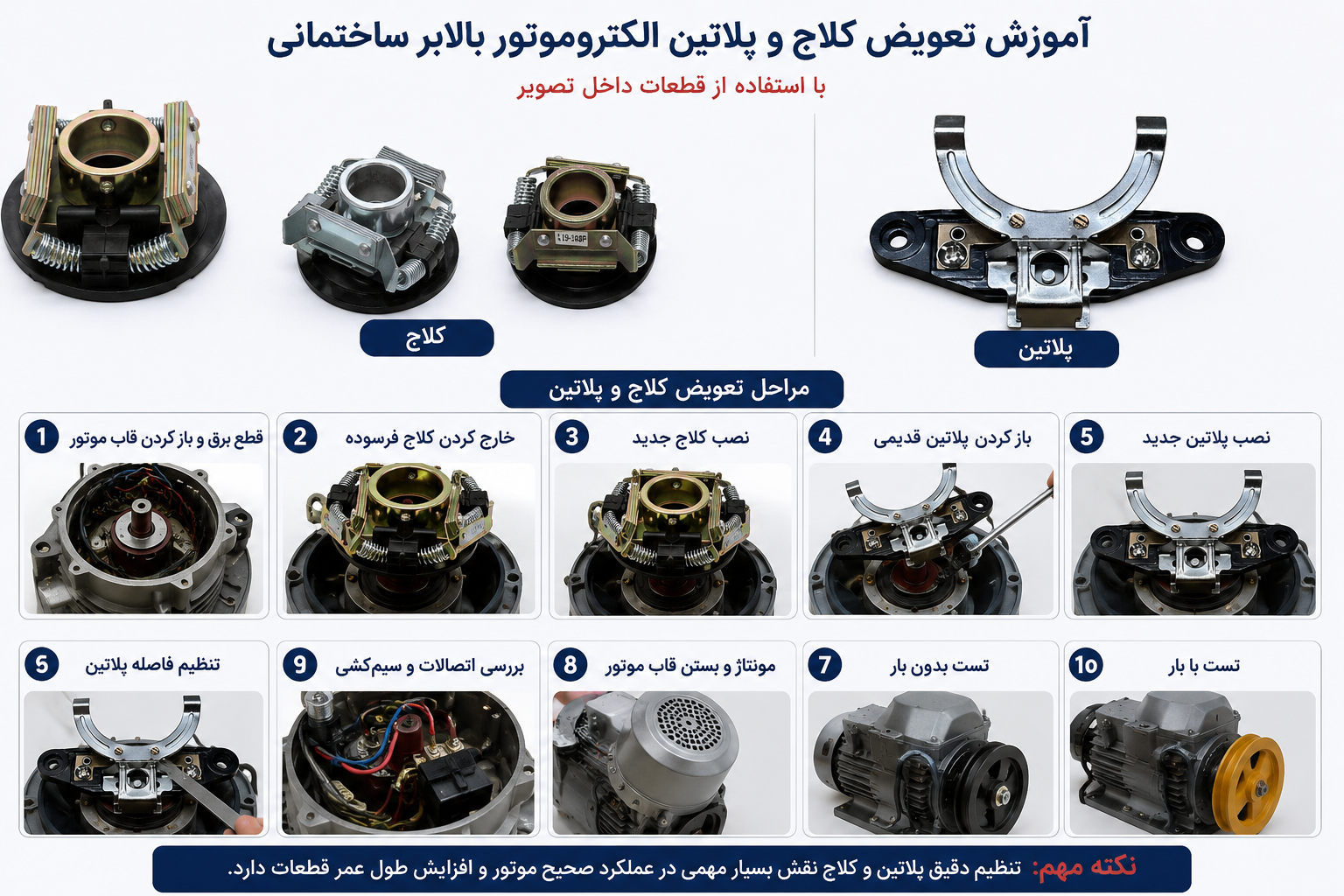

آموزش تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی (مرحلهبهمرحله)
در ادامه، فرآیند تعویض کلاچ و پلاتین را بهصورت مرحلهبهمرحله بررسی میکنیم. رعایت ترتیب مراحل، علاوه بر افزایش ایمنی، از آسیب دیدن قطعات جدید و کاهش عمر مفید الکتروموتور جلوگیری خواهد کرد.
مرحله اول: قطع کامل برق دستگاه
پیش از هر اقدامی، برق اصلی بالابر را از تابلو برق قطع کنید و با استفاده از مولتیمتر، نبود ولتاژ را بررسی نمایید. خاموش بودن کلید بهتنهایی نشانه ایمن بودن مدار نیست و ممکن است همچنان ولتاژ در برخی بخشها وجود داشته باشد.
هشدار ایمنی
هرگز عملیات تعمیر را در حالی که دستگاه به برق متصل است آغاز نکنید. بیتوجهی به این موضوع میتواند موجب برقگرفتگی، آسیب جدی به تعمیرکار و خسارت به تجهیزات شود.
مرحله دوم: تخلیه کامل بار از روی بالابر
قبل از باز کردن الکتروموتور، مطمئن شوید هیچ باری روی باکت، سیمبکسل یا سیستم انتقال قدرت قرار ندارد. وجود بار در زمان تعمیر، خطر حرکت ناگهانی دستگاه و آسیب دیدن قطعات را افزایش میدهد.
مرحله سوم: باز کردن قاب الکتروموتور
پس از اطمینان از قطع کامل برق و تخلیه بار، پیچهای قاب الکتروموتور را با ابزار مناسب باز کنید. بهتر است محل قرارگیری هر پیچ را علامتگذاری یا از آن عکس تهیه کنید تا هنگام مونتاژ نهایی، هیچگونه اشتباهی در نصب رخ ندهد.
پس از برداشتن قاب، فضای داخلی موتور را از نظر وجود گردوغبار، روغن، آثار سوختگی، شل بودن اتصالات یا تغییر رنگ قطعات بررسی کنید. این بازدید اولیه معمولاً اطلاعات ارزشمندی درباره علت اصلی خرابی در اختیار تعمیرکار قرار میدهد.
مرحله چهارم: بررسی وضعیت کلاچ و پلاتین
قبل از خارج کردن هر قطعه، وضعیت ظاهری کلاچ و پلاتین را بهدقت بررسی کنید. تغییر رنگ ناشی از حرارت، ترکخوردگی، شکستگی، لبپریدگی، ساییدگی بیش از حد یا آثار جرقه روی پلاتین، نشانههایی هستند که میتوانند علت اصلی اختلا
آموزش تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی | مراحل اصولی و نکات فنی
کلاچ و پلاتین دو قطعه کوچک اما حیاتی در الکتروموتورهای تکفاز بالابر ساختمانی هستند. این دو قطعه با هم مسئول راهاندازی پرقدرت موتور در لحظه شروع کار هستند؛ همان لحظهای که موتور باید زیر بار مصالح، حرکت خود را آغاز کند.
اگر عملکرد کلاچ یا پلاتین مختل شود، موتور روشن نمیشود یا فقط وزوز میکند بدون آنکه حرکتی داشته باشد. در برخی موارد نیز موتور روشن میشود اما سرعت آن نامنظم است یا پس از مدتی داغ میکند.
بسیاری از اپراتورها با اولین علامت خرابی، بدون بررسی دقیق، هر دو قطعه را تعویض میکنند؛ در حالی که در برخی موارد فقط یکی از آنها معیوب است. در این راهنما وظیفه هر قطعه، علائم خرابی، ابزار موردنیاز و مراحل اصولی تعویض را بهصورت گامبهگام بررسی میکنیم تا این تعمیر را با اطمینان بیشتری انجام دهید.
کلاچ و پلاتین چه وظیفهای در الکتروموتور بالابر دارند؟
کلاچ و پلاتین در واقع یک مجموعه واحد هستند که وظیفه کنترل مدار راهاندازی موتور را بر عهده دارند. برای درک درست عیبیابی، باید عملکرد دقیق هر بخش را بشناسید.
وظیفه پلاتین
پلاتین یا تخته پلاتین، صفحهای فلزی-باکالیتی است که روی درپوش پشت الکتروموتور نصب میشود. این قطعه در لحظه استارت، خازن راهانداز را وارد مدار سیمپیچ کمکی میکند و به موتور گشتاور بالایی برای شروع حرکت زیر بار میدهد.
وظیفه کلاچ
کلاچ در واقع یک کلید یا سوئیچ گریز از مرکز است که روی شفت موتور سوار میشود. وقتی موتور به حدود هفتاد تا هفتادوپنج درصد سرعت نامی خود میرسد، وزنههای کلاچ به بیرون رانده شده و پلاتین را از مدار جدا میکنند. در نتیجه خازن و سیمپیچ کمکی از مدار خارج میشوند و موتور با سیمپیچ اصلی به کار خود ادامه میدهد.
کلاچ و پلاتین فقط در الکتروموتورهای تکفاز کلاچدار (دوخازنه) بالابر ساختمانی وجود دارند؛ همان موتورهایی که برای شروع پرقدرت زیر بار طراحی شدهاند. الکتروموتورهای سهفاز به این مجموعه نیاز ندارند و به روش دیگری راهاندازی میشوند.
به همین دلیل، پیش از سفارش قطعه، باید مطمئن شوید موتور بالابر شما از نوع تکفاز کلاچدار است. قطعات الکتروموتور بالابر برندهای مختلف، از نظر ابعاد و نوع اتصال کلاچ و پلاتین تفاوت دارند.
علائم خرابی کلاچ و پلاتین الکتروموتور بالابر
تشخیص زودهنگام این علائم از آسیب به خازن، سیمپیچ کمکی و افزایش هزینه تعمیرات جلوگیری میکند. جدول زیر رایجترین نشانهها، علت احتمالی و راهکار مناسب هر یک را نشان میدهد.
| نشانه خرابی | علت احتمالی | راهکار |
|---|---|---|
| موتور فقط وزوز میکند و حرکت نمیکند | پلاتین اتصال نمیدهد یا کلاچ گیر کرده است | بررسی و در صورت نیاز تعویض هر دو قطعه |
| افت یا نوسان سرعت موتور در حین کار | شل شدن پیچهای کلاچ یا فرسودگی فنر آن | سفت کردن یا تعویض مجموعه کلاچ |
| بوی سوختگی از بدنه موتور | عدم جدا شدن پلاتین و سوختن خازن یا سیمپیچ کمکی | توقف فوری دستگاه و بررسی کامل مدار |
| روشن نشدن موتور پس از جابهجایی یا حملونقل | شل شدن پیچهای تنظیم کلاچ در اثر لرزش | بازبینی و تنظیم مجدد پیچها |
| جرقه در محل پلاتین | آلودگی یا آسیب سطح تماس پلاتین | تمیزکاری یا تعویض پلاتین |
مهمترین دلایل خرابی کلاچ و پلاتین
تعویض قطعه بدون شناخت علت اصلی خرابی، معمولاً یک راهکار موقت است و همان مشکل را در مدت کوتاهی تکرار میکند.
اضافهبار و راهاندازی مکرر
بلند کردن بار بیش از ظرفیت مجاز، فشار زیادی به کلاچ و خازن الکتروموتور بالابر ساختمانی وارد میکند. روشن و خاموش کردن پیدرپی موتور نیز عمر این قطعات را کاهش میدهد.
عدم سرویس دورهای
گردوغبار و ذرات سیمان محیط ساختمانی، روی سطح پلاتین مینشینند و مقاومت الکتریکی و جرقه را افزایش میدهند. ورود این آلودگی به مجموعه کلاچ نیز باعث گیرکردن وزنهها میشود.
استفاده از قطعات نامتناسب
هر کلاچ و پلاتین فقط با مدل خاصی از موتور سازگار است. نصب قطعهای که از نظر ابعاد یا نوع فنر مناسب موتور نیست، باعث خرابی زودهنگام و فشار اضافی به شفت میشود.
شرایط نامناسب محیط کار
رطوبت و تغییرات شدید دما، اتصالات پلاتین را دچار خوردگی میکنند. نگهداری موتور زیر پوشش مناسب پس از پایان کار، از این آسیب جلوگیری میکند. همچنین بارندگی و نفوذ آب به داخل موتور، مقاومت عایق باکالیت پلاتین را کاهش میدهد و احتمال جرقه را بالا میبرد.
ابزار موردنیاز برای تعویض کلاچ و پلاتین
| ابزار | کاربرد |
|---|---|
| آچار تخت و پیچگوشتی دوسو و چهارسو | باز کردن درپوش موتور و پیچهای پلاتین |
| مولتیمتر دیجیتال | تست پیوستگی مدار و سلامت پلاتین |
| پولیکش | خارج کردن ایمن کلاچ از روی شفت |
| برس نرم و اسپری کنتاکتشوی | تمیزکاری گردوغبار و سطح تماس پلاتین |
| دستکش و عینک ایمنی | حفاظت فردی هنگام تعمیر |
اگر این ابزارها را در اختیار ندارید یا با مدار الکتروموتور آشنایی کافی ندارید، بهتر است این تعمیر را به یک تعمیرکار بالابر ساختمانی بسپارید.
آموزش تعویض کلاچ و پلاتین بهصورت گامبهگام
پیش از هر اقدامی، برق بالابر را از تابلو قطع کنید و با مولتیمتر از نبود ولتاژ مطمئن شوید. همچنین باید مطمئن شوید هیچ باری روی باکت یا سیمبکسل قرار ندارد.
۱. باز کردن درپوش عقب موتور
پیچهای درپوش پشت الکتروموتور را باز کنید. محل قرارگیری سیمها را عکس بگیرید تا در مونتاژ نهایی هیچ اشتباهی رخ ندهد.
۲. بررسی وضعیت کلاچ و پلاتین
سطح تماس پلاتین را از نظر سوختگی، ترکخوردگی باکالیت یا خمیدگی خارها بررسی کنید. وزنهها و فنرهای کلاچ را نیز از نظر گیرکردن یا شکستگی چک کنید.
۳. خارج کردن کلاچ
در صورت نیاز به تعویض، از پولیکش برای خارج کردن مجموعه کلاچ از شفت استفاده کنید. هرگز با ضربه مستقیم چکش این کار را انجام ندهید؛ زیرا شفت یا بلبرینگ آسیب میبیند.
۴. باز کردن پلاتین
محل اتصال سیمهای خازن و سیمپیچ کمکی را علامتگذاری کنید، سپس پیچهای پلاتین را باز کرده و قطعه را خارج کنید.
۵. تمیزکاری محل نصب
گردوغبار و باقیمانده گریس را با برس نرم پاک کنید. از حلالهای قوی مانند بنزین یا تینر برای تمیزکاری کنتاکتها استفاده نکنید، زیرا به عایق باکالیتی آسیب میرسانند.
۶. نصب کلاچ و پلاتین جدید
قطعه جدید را دقیقاً مطابق مدل موتور و در جهت صحیح نصب کنید. پیچهای نگهدارنده را با گشتاور مناسب سفت کنید تا در اثر لرزش شل نشوند.
۷. کنترل سیمکشی و مونتاژ نهایی
سلامت اتصالات، سرسیمها و عایق کابلها را بررسی کنید. سپس درپوش موتور را در جای خود قرار داده و پیچها را بهصورت یکنواخت سفت کنید.
۸. تست بدون بار و سپس با بار
ابتدا موتور را بدون بار روشن کنید و راهاندازی نرم، عدم جرقه و دمای طبیعی بدنه را بررسی کنید. در صورت مطلوب بودن نتیجه، بار را بهصورت تدریجی افزایش دهید و عملکرد موتور را زیر نظر بگیرید.
اشتباهات رایج هنگام تعویض کلاچ و پلاتین
| اشتباه رایج | پیامد |
|---|---|
| تعویض بدون بررسی خازن و سیمکشی | تکرار سریع همان ایراد |
| استفاده از کلاچ یا پلاتین نامتناسب با مدل موتور | راهاندازی ضعیف یا خرابی زودهنگام |
| خارج کردن کلاچ با ضربه چکش | آسیب به شفت و بلبرینگ موتور |
| تست مستقیم با حداکثر بار | آسیب به قطعات تازه نصبشده |
نکات نگهداری برای افزایش عمر کلاچ و پلاتین
- از حمل بار بیش از ظرفیت مجاز بالابر خودداری کنید.
- روشن و خاموش کردن پیدرپی و بدون دلیل موتور را کاهش دهید.
- سطح پلاتین را بهصورت دورهای از نظر آلودگی و سوختگی بررسی کنید.
- پیچهای کلاچ را پس از هر جابهجایی یا حملونقل بالابر، مجدد سفت کنید.
- وضعیت خازن، گیربکس و بلبرینگها را همزمان با سرویس کلاچ و پلاتین بررسی کنید.
اگر الکتروموتور بارها دچار همین ایراد شده یا عمر مفید خود را به پایان رسانده، بهجای تعمیرات مکرر، بررسی گزینههای خرید بالابر ساختمانی جدید ممکن است اقتصادیتر باشد.
سوالات متداول
آیا همه الکتروموتورهای بالابر ساختمانی کلاچ و پلاتین دارند؟
خیر. این مجموعه فقط در موتورهای تکفاز کلاچدار (دوخازنه) وجود دارد؛ موتورهای سهفاز به آن نیاز ندارند.
تفاوت کلاچ و پلاتین چیست؟
پلاتین خازن را در لحظه استارت وارد مدار میکند و کلاچ پس از رسیدن موتور به سرعت نامی، آن را از مدار خارج میسازد.
مهمترین علامت خرابی این دو قطعه چیست؟
وزوز کردن موتور بدون حرکت، رایجترین نشانه است و معمولاً به خرابی پلاتین یا گیرکردن کلاچ مربوط میشود.
آیا میتوان پلاتین را تعمیر کرد یا باید تعویض شود؟
اگر فقط سطح تماس آلوده یا کمی سوخته باشد، تمیزکاری کافی است. در صورت آسیب باکالیت یا شکستگی خار، تعویض ضروری است.
تعویض کلاچ و پلاتین چقدر زمان میبرد؟
برای یک تعمیرکار باتجربه، این کار معمولاً بین سی تا شصت دقیقه زمان میبرد.
آیا خودم میتوانم این تعویض را انجام دهم؟
در صورت داشتن ابزار مناسب و آشنایی با مدار الکتروموتور امکانپذیر است؛ در غیر این صورت بهتر است به متخصص مراجعه کنید.
جمعبندی
کلاچ و پلاتین فقط دو قطعه ساده نیستند؛ عملکرد درست آنها تعیین میکند که الکتروموتور بالابر شما زیر بار روشن شود یا نه. تشخیص درست علت خرابی، پیش از هر تعویضی ضروری است.
انتخاب قطعه متناسب با مدل موتور، رعایت مراحل اصولی نصب و انجام تست بدون بار پیش از تست با بار، از تکرار خرابی جلوگیری میکند. بررسی دورهای این قطعات نیز عمر مفید الکتروموتور بالابر را افزایش میدهد.
به کمک تخصصی نیاز دارید؟
برای عیبیابی یا تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی میتوانید با کارشناسان تماس با بالابرسازی محمدی در ارتباط باشید.
ل در عملکرد الکتروموتور باشند.
نکته تخصصی تعمیرکاران
قبل از باز کردن هر قطعه، چند عکس باکیفیت از وضعیت سیمکشی، محل قرارگیری قطعات و مسیر اتصالات تهیه کنید. این کار هنگام مونتاژ مجدد، احتمال خطای نصب را تقریباً به صفر میرساند.
مرحله پنجم: خارج کردن کلاچ فرسوده
در صورت نیاز، از پولیکش یا ابزار مخصوص برای خارج کردن کلاچ استفاده کنید. هرگز با چکش یا ابزارهای ضربهای مستقیماً به کلاچ یا شفت ضربه نزنید؛ زیرا این کار میتواند موجب تاب برداشتن شفت، آسیب به یاتاقانها یا ایجاد لقی در مجموعه انتقال قدرت شود.
پس از خارج کردن کلاچ، وضعیت شیارها، خارها، فنرها و محل قرارگیری قطعه را نیز بررسی کنید. در بسیاری از موارد، فرسودگی این اجزا علت اصلی خرابی زودهنگام کلاچ جدید است.
مرحله ششم: باز کردن پلاتین
ابتدا محل اتصال سیمها را علامتگذاری کنید، سپس پیچهای نگهدارنده پلاتین را باز کرده و قطعه را بدون اعمال فشار اضافی خارج کنید. اگر تنها سطح تماس پلاتین دچار آلودگی یا اکسید شده باشد، ممکن است با تمیزکاری اصولی دوباره قابل استفاده باشد؛ اما در صورت سوختگی، تغییر شکل یا فرسودگی شدید، تعویض کامل آن توصیه میشود.
مرحله هفتم: تمیزکاری کامل محل نصب
پیش از نصب قطعات جدید، فضای داخلی الکتروموتور را بهطور کامل تمیز کنید. وجود گردوغبار، برادههای فلزی، سیمان، گریس سوخته یا روغن آلوده میتواند عملکرد صحیح کلاچ و پلاتین را مختل کند و عمر مفید قطعات جدید را کاهش دهد.
برای تمیز کردن کنتاکتهای پلاتین از اسپری کنتاکتشوی استاندارد استفاده کنید و از بهکارگیری بنزین، تینر یا سایر حلالهایی که به عایقهای الکتریکی آسیب میرسانند، خودداری نمایید.
توصیه فنی
اگر هنگام تمیزکاری متوجه خرابی یاتاقان، نشتی گریس، ترک در پوسته موتور یا فرسودگی شفت شدید، بهتر است این ایرادات را پیش از نصب قطعات جدید برطرف کنید تا از تکرار خرابی جلوگیری شود.
مرحله هشتم: نصب کلاچ جدید
کلاچ جدید باید دقیقاً مطابق مشخصات فنی سازنده و در جهت صحیح روی شفت نصب شود. هنگام جا زدن قطعه از وارد کردن ضربه مستقیم خودداری کرده و در صورت نیاز از ابزار مخصوص استفاده کنید.
پس از نصب، حرکت آزاد مجموعه، قرارگیری صحیح خارها، فنرها، واشرها و مهرههای نگهدارنده را بررسی کنید. کوچکترین خطا در این مرحله میتواند باعث لرزش، لغزش یا استهلاک زودهنگام مجموعه انتقال قدرت شود.
هشدار مهم
استفاده از کلاچی که از نظر ظرفیت، ابعاد یا مدل با الکتروموتور مطابقت ندارد، موجب افزایش فشار به موتور، کاهش راندمان، استهلاک گیربکس و خرابی سریع قطعه خواهد شد.
مرحله نهم: نصب و تنظیم پلاتین
پس از نصب پلاتین جدید، فاصله کنتاکتها را مطابق دستورالعمل سازنده با استفاده از فیلر تنظیم کنید. تنظیم نبودن این فاصله باعث جرقه بیش از حد، افزایش دمای موتور، کاهش راندمان و کوتاه شدن عمر پلاتین خواهد شد.
در پایان، تمامی پیچهای نگهدارنده را با گشتاور مناسب سفت کنید تا در اثر لرزش دستگاه تغییر موقعیت ندهند.
مرحله دهم: کنترل سیمکشی و اتصالات
قبل از بستن قاب موتور، تمام سیمها، ترمینالها و اتصالات را از نظر شل بودن، آثار سوختگی، پارگی عایق یا خوردگی بررسی کنید. همچنین از محکم بودن سرسیمها و سلامت کابل برق اطمینان حاصل نمایید.
وجود یک اتصال ضعیف میتواند عملکرد صحیح پلاتین را مختل کرده و حتی باعث سوختن موتور یا کلید فرمان شود.
مرحله یازدهم: مونتاژ نهایی
پس از اطمینان از نصب صحیح تمام قطعات، قاب الکتروموتور را در محل خود قرار دهید و پیچها را بهصورت ضربدری و یکنواخت سفت کنید. سپس یک بار دیگر فضای داخلی را بررسی کنید تا هیچ ابزار، پیچ یا قطعه اضافی داخل موتور باقی نمانده باشد.
مرحله دوازدهم: تست عملکرد بدون بار
ابتدا الکتروموتور را بدون اعمال بار روشن کنید و عملکرد آن را چند دقیقه زیر نظر بگیرید. در این مرحله باید موارد زیر بررسی شوند:
- راهاندازی نرم و بدون ضربه
- نبود صدای غیرعادی
- عدم ایجاد جرقه شدید
- لرزش طبیعی و یکنواخت موتور
- ثبات دور موتور
- عدم افزایش غیرعادی دمای بدنه
در صورت مشاهده هرگونه ایراد، دستگاه را خاموش کرده و تنظیم کلاچ، پلاتین و اتصالات را مجدداً بررسی کنید.
مرحله سیزدهم: تست عملکرد با بار
پس از موفقیت در تست بدون بار، ابتدا مقدار کمی بار داخل باکت قرار دهید و عملکرد بالابر را ارزیابی کنید. سپس وزن بار را بهصورت تدریجی افزایش دهید تا دستگاه به ظرفیت کاری معمول خود برسد.
در طول این آزمون، عملکرد کلاچ، صدای موتور، دمای الکتروموتور، وضعیت گیربکس، لرزش دستگاه و حرکت روان سیمبکسل را بهطور مداوم کنترل کنید. اگر همه این موارد در محدوده طبیعی باشند، تعمیر با موفقیت انجام شده است.
✅ چکلیست نهایی قبل از تحویل دستگاه
- تمام پیچها و مهرهها کاملاً محکم شدهاند.
- فاصله پلاتین مطابق استاندارد تنظیم شده است.
- کلاچ بدون لقی و لغزش کار میکند.
- سیمکشی و ترمینالها سالم هستند.
- هیچ جرقه یا بوی سوختگی مشاهده نمیشود.
- الکتروموتور دمای طبیعی دارد.
- بالابر بدون لرزش و صدای غیرعادی کار میکند.
- عملکرد دستگاه با بار و بدون بار تأیید شده است.
اشتباهات رایج هنگام تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی
بخش قابلتوجهی از خرابیهای مجدد بالابرهای ساختمانی، به دلیل نصب نادرست قطعات یا بیتوجهی به اصول فنی تعمیر ایجاد میشود. در بسیاری از موارد، قطعات جدید کاملاً سالم هستند؛ اما رعایت نکردن نکات مهم هنگام نصب باعث کاهش عمر آنها و بروز مجدد همان ایراد در مدت کوتاهی میشود.
آشنایی با اشتباهات رایج، علاوه بر کاهش هزینههای تعمیرات، از توقف پروژه، خرابی سایر قطعات و افزایش استهلاک الکتروموتور نیز جلوگیری میکند.
| اشتباه رایج | پیامد | راهکار صحیح |
|---|---|---|
| تعویض قطعه بدون عیبیابی | تکرار سریع خرابی | ابتدا علت اصلی خرابی را شناسایی کنید. |
| تنظیم نکردن فاصله پلاتین | جرقه، افزایش حرارت و افت راندمان | تنظیم با فیلر طبق استاندارد سازنده |
| استفاده از قطعات غیراستاندارد | استهلاک سریع و آسیب به موتور | استفاده از قطعات اصلی و استاندارد |
| روشن کردن دستگاه بدون تست اولیه | احتمال آسیب به قطعات جدید | ابتدا تست بدون بار انجام شود. |
| سفت کردن بیش از حد پیچها | شکستگی یا تغییر شکل قطعات | رعایت گشتاور استاندارد |
| تمیز نکردن محل نصب | ورود آلودگی و کاهش عمر قطعات | پاکسازی کامل قبل از مونتاژ |
| بیتوجهی به وضعیت گیربکس و یاتاقان | خرابی مجدد کلاچ | بازدید همزمان تمام سیستم انتقال قدرت |
| تست مستقیم با حداکثر بار | آسیب به قطعات تازه نصبشده | افزایش تدریجی بار هنگام تست |
توصیه مهم
بیشتر خرابیهای تکرارشونده به دلیل تعویض قطعه بدون برطرف کردن علت اصلی ایجاد میشوند. اگر علت خرابی شناسایی نشود، حتی با نصب قطعات نو نیز احتمال بروز مجدد همان مشکل بسیار زیاد خواهد بود.
نکات مهم برای افزایش عمر کلاچ و پلاتین الکتروموتور
رعایت چند نکته ساده اما مهم میتواند عمر مفید کلاچ، پلاتین و سایر قطعات الکتروموتور را به میزان قابلتوجهی افزایش دهد و هزینههای نگهداری دستگاه را کاهش دهد.
- از بارگیری بیش از ظرفیت مجاز بالابر خودداری کنید.
- برنامه منظم سرویس و بازدید دورهای برای دستگاه داشته باشید.
- سطح پلاتین را بهصورت دورهای از نظر آلودگی و اکسیدشدگی بررسی کنید.
- گردوغبار، سیمان و ذرات فلزی را پس از پایان کار از روی موتور پاک کنید.
- در صورت شنیدن هرگونه صدای غیرعادی، دستگاه را متوقف و علت را بررسی کنید.
- اتصالات الکتریکی و پیچهای ترمینال را بهصورت منظم کنترل کنید.
- از کلاچ، پلاتین و سایر قطعات استاندارد استفاده کنید.
- از نفوذ آب و رطوبت به داخل الکتروموتور جلوگیری نمایید.
- تهویه مناسب موتور را حفظ کنید تا از افزایش دمای بیش از حد جلوگیری شود.
- پس از هر تعمیر، عملکرد دستگاه را ابتدا بدون بار و سپس با بار سبک آزمایش کنید.
نکته فنی
اجرای منظم سرویسهای پیشگیرانه (Preventive Maintenance) معمولاً هزینهای بسیار کمتر از تعمیرات اساسی دارد و میتواند عمر مفید الکتروموتور و سیستم انتقال قدرت را چندین برابر افزایش دهد.
جمعبندی
تعویض کلاچ و پلاتین الکتروموتور بالابر ساختمانی، تنها جایگزین کردن دو قطعه نیست؛ بلکه بخشی از فرآیند نگهداری اصولی سیستم انتقال قدرت محسوب میشود. انتخاب قطعات استاندارد، رعایت مراحل صحیح نصب، تنظیم دقیق پلاتین، بررسی وضعیت کلاچ و انجام تستهای نهایی، نقش مهمی در افزایش ایمنی و عملکرد بالابر دارند.
اگر هنگام تعمیر، وضعیت سایر اجزای سیستم مانند گیربکس، یاتاقانها، شفت، سیمبکسل و اتصالات الکتریکی نیز بررسی شود، احتمال خرابی مجدد به حداقل میرسد و هزینههای تعمیرات آینده نیز کاهش پیدا میکند.
در صورتی که تجربه کافی یا ابزار تخصصی برای انجام این تعمیرات را در اختیار ندارید، بهتر است عملیات سرویس و تعویض قطعات را به تعمیرکاران متخصص بسپارید. اجرای صحیح تعمیرات، علاوه بر افزایش عمر تجهیزات، ایمنی کارگاه و بهرهوری پروژههای ساختمانی را نیز تضمین میکند.
👨🔧 به خدمات تخصصی تعمیر بالابر ساختمانی نیاز دارید؟
اگر برای عیبیابی، تعویض کلاچ و پلاتین، تعمیر الکتروموتور، سرویس گیربکس یا رفع ایراد سایر قطعات بالابر ساختمانی به کمک متخصص نیاز دارید، بهتر است از خدمات تعمیرکاران مجرب استفاده کنید. انجام تعمیرات توسط افراد متخصص، علاوه بر افزایش ایمنی، از توقف پروژه و تحمیل هزینههای اضافی جلوگیری خواهد کرد.
همچنین توصیه میشود در زمان تعمیر، از قطعات استاندارد و متناسب با مدل بالابر استفاده کنید تا دستگاه پس از تعمیر، عملکردی مطمئن، روان و بادوام داشته باشد.
