🎓 آموزش نصب بالابر ساختمانی | راهنمای گامبهگام + نکات ایمنی
نصب
بالابر ساختمانی
یکی از مراحل کلیدی در پروژههای عمرانی است که نقش مهمی در افزایش ایمنی، بهرهوری و طول عمر تجهیزات دارد. این فرآیند شامل مجموعهای از اقدامات دقیق و مرحلهبهمرحله است که از انتقال اجزای اصلی به محل نصب آغاز شده و با بررسی نهایی عملکرد دستگاه به پایان میرسد. اگر در انتخاب مدل مناسب تردید دارید، پیشنهاد میشود ابتدا
راهنمای خرید بالابر ساختمانی
را مطالعه کنید.
🔧 مرحله ۱: انتقال اجزا به محل نصب
در آغاز، اجزای اصلی شامل ریلها، پایهها، بازوها، کالسکه، موتور محرکه و پیچومهرههای کرپی باید با دقت و رعایت اصول ایمنی به محل پروژه منتقل شوند. پیش از شروع مونتاژ، سلامت تمامی
لوازم جانبی و قطعات بالابر ساختمانی
را بررسی کنید تا از عملکرد صحیح دستگاه اطمینان حاصل شود.
- استفاده از دستکش، کلاه و کفش ایمنی برای همه افراد
- آزاد بودن مسیر انتقال از موانع
- بررسی سلامت فیزیکی قطعات قبل از نصب

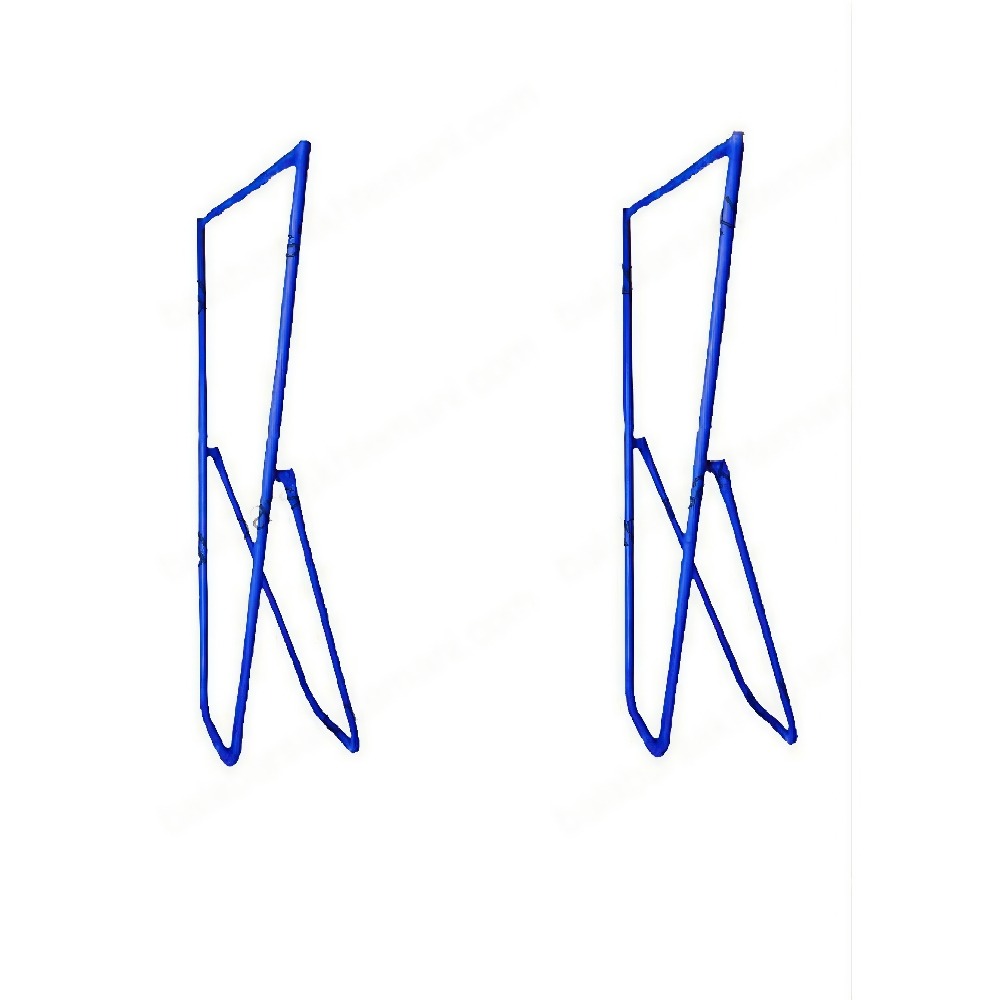

🛠 مرحله ۲: اتصال بازو به پایه
بازوها را با استفاده از پیچومهرههای استاندارد به پایهها متصل کنید. این کار باید یکنواخت و محکم انجام شود تا از لقی و خطرات احتمالی جلوگیری گردد. استحکام این بخش تأثیر مستقیمی بر عملکرد
بالابر ساختمانی
دارد.

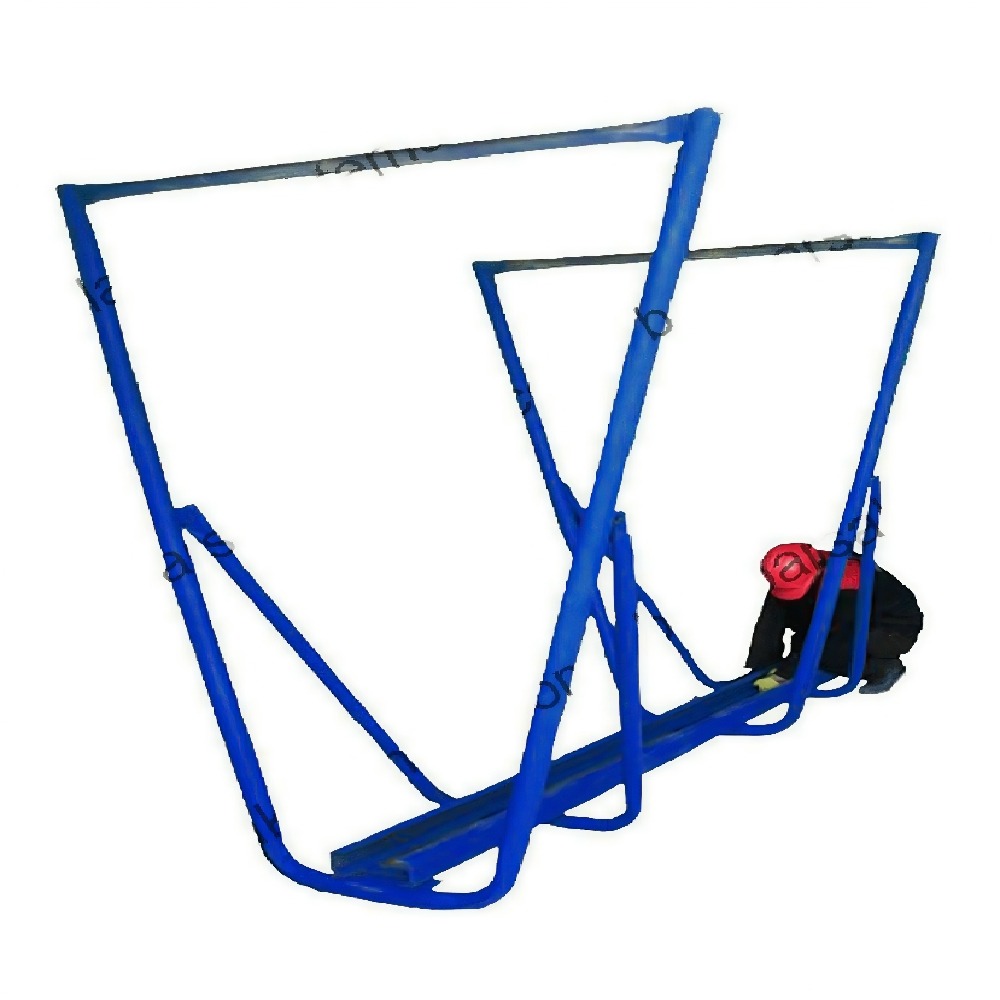

📐 مرحله ۳: نصب ریلها به پایهها
ریلها را بهصورت عمودی و بدون انحراف نصب کرده و با کرپیهای مقاوم به پایهها متصل کنید. سمت بسته ریل باید به سمت بیرون و سمت باز به سمت داخل ساختمان باشد. در بسیاری از مدلها، این مجموعه روی
شاسی بالابر ساختمانی
مونتاژ میشود که نقش مهمی در پایداری دستگاه دارد. همچنین برای آشنایی با مشخصات ریل مناسب میتوانید
ریل بالابر ساختمانی ۳۰۰ کیلویی
را مشاهده کنید.

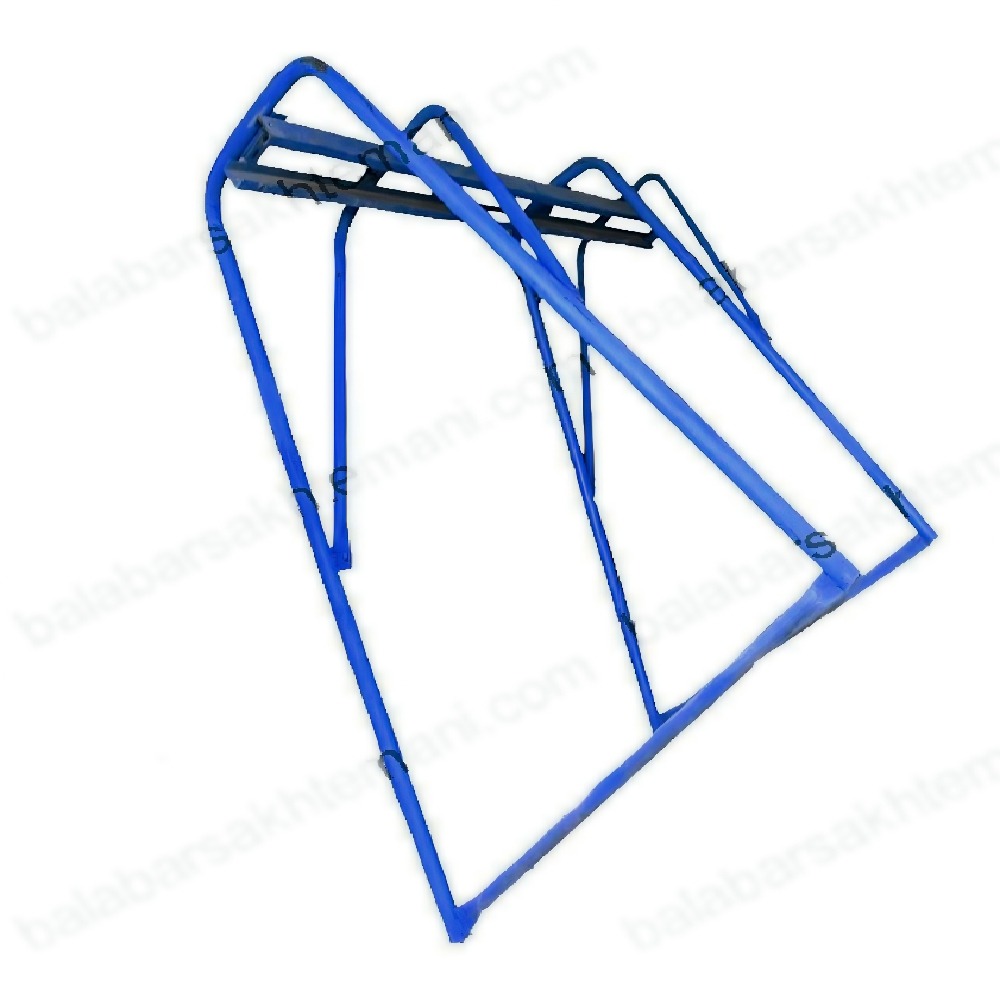

🚚 مرحله ۴: سرپا کردن و جانمایی
مجموعه پایه و ریل را بهصورت ایستاده درآورده و به محل دهانه بارگیری مصالح منتقل کنید. در این مرحله دقت کنید که مجموعه کاملاً تراز باشد. استفاده از
شاسی استاندارد بالابر ساختمانی
موجب افزایش ایمنی، کاهش لرزش و عملکرد پایدار دستگاه خواهد شد.
🚦 مرحله ۵: قرار دادن کالسکه
کالسکه را داخل ریل قرار دهید بهگونهای که موتور و کلید فرمان به سمت داخل ساختمان باشد. حرکت بلبرینگها باید روان و بدون گیرکردگی باشد. برای جلوگیری از سقوط، از خاموت یا میلگرد محافظ در انتهای ریل استفاده کنید. در صورت نیاز به تعویض قطعات فرسوده یا تهیه تجهیزات استاندارد، از
راهنمای خرید بالابر ساختمانی و قطعات
استفاده کنید.
🛡 مرحله ۶: مهاربندی پایهها
پشت پایهها را با وزنه یا کیسه ماسه مهار کنید و در صورت نیاز از بست یا مفتول فلزی برای اتصال به سازه استفاده نمایید تا از جابجایی یا واژگونی جلوگیری شود. مهاربندی صحیح یکی از مهمترین اصول ایمنی در
بالابر ساختمانی
است.
همچنین توصیه میشود پس از پایان نصب، نکات مربوط به سرویس و نگهداری را مطابق دستورالعملهای
نگهداری و استفاده صحیح از بالابر ساختمانی
رعایت کنید تا از بروز خرابیهای زودهنگام جلوگیری شود.
⚡ مرحله ۷: تأمین برق
برای تغذیه الکتروموتور از کابل برق استاندارد با سطح مقطع حداقل ۲.۵ میلیمتر مربع استفاده کنید. برق دستگاه باید مستقیماً از کنتور اصلی ساختمان تأمین شود و ولتاژ ورودی در زمان راهاندازی کمتر از ۲۲۰ ولت نباشد.
انتخاب
الکتروموتور بالابر ساختمانی
متناسب با ظرفیت دستگاه، علاوه بر افزایش راندمان، موجب کاهش مصرف انرژی، جلوگیری از افت توان و افزایش طول عمر مجموعه خواهد شد.
🛢 مرحله ۸: بررسی روغن گیربکس
پیش از راهاندازی، از وجود واسکازین مناسب (SAE 140) در
گیربکس بالابر ساختمانی
اطمینان حاصل کنید. سطح روغن را بررسی کرده و در صورت نیاز آن را مطابق دستورالعمل سازنده تعویض نمایید.
برای انتخاب روغن مناسب، مقدار موردنیاز هر مدل گیربکس و زمان تعویض اولیه، مطالعه راهنمای
انتخاب واسکازین مناسب بالابر ساختمانی و نکات مراقبت از گیربکس
توصیه میشود.
🔍 مرحله ۹: بررسی نهایی و تست عملکرد
- حرکت روان کالسکه بدون لرزش یا صدای غیرعادی
- بررسی عملکرد کلید فرمان و توقف اضطراری
- تست دستگاه ابتدا بدون بار و سپس با بار سبک
- کنترل مجدد سفت بودن تمام پیچومهرهها
- بررسی عملکرد صحیح الکتروموتور، گیربکس و سیمبکسل
در صورت مشاهده هرگونه صدای غیرعادی، لرزش، کاهش قدرت یا ایراد فنی، پیش از ادامه کار دستگاه را متوقف کرده و با استفاده از راهنمای
تعمیر، عیبیابی و رفع مشکلات رایج بالابر ساختمانی
علت مشکل را بررسی و برطرف کنید.
مقدار واسکازین گیربکس بالابر ساختمانی و زمان تعویض اولیه
یکی از مهمترین مواردی که پس از نصب بالابر ساختمانی باید به آن توجه شود، استفاده از واسکازین مناسب و تعویض بهموقع آن است. بسیاری از خرابیهای زودرس گیربکس به دلیل استفاده از روغن نامناسب یا عدم تعویض روغن پس از آببندی اولیه رخ میدهد.
| مدل گیربکس | مقدار واسکازین | نوع واسکازین |
|---|---|---|
| VF86 | ۱ لیتر | SAE 140 |
| VF110 | ۲ لیتر | SAE 140 |
تعویض واسکازین پس از آببندی اولیه
گیربکسهای نو در روزهای ابتدایی کار، فرآیند آببندی (Break-in) را طی میکنند. در این مدت مقدار بسیار کمی براده فلزی ناشی از جفت شدن چرخدندهها وارد روغن میشود. به همین دلیل توصیه میشود پس از حدود ۱۰ روز یا حداکثر ۸۰ ساعت کارکرد، روغن گیربکس کاملاً تخلیه و با واسکازین تازه جایگزین شود.
برای انتخاب روغن مناسب، مقدار دقیق واسکازین و نکات سرویس دورهای، پیشنهاد میشود راهنمای
انتخاب واسکازین مناسب بالابر ساختمانی و مراقبت از گیربکس
را مطالعه کنید.
انتخاب کابل برق مناسب و جلوگیری از افت ولتاژ
عملکرد صحیح الکتروموتور بالابر ساختمانی به کیفیت برق ورودی و انتخاب کابل مناسب بستگی دارد. استفاده از کابل با سطح مقطع نامناسب باعث افت ولتاژ، افزایش جریان مصرفی، کاهش گشتاور موتور و داغ شدن الکتروموتور خواهد شد.
| طول کابل برق | حداقل سطح مقطع پیشنهادی |
|---|---|
| تا ۲۰ متر | کابل مسی ۲.۵ میلیمتر مربع |
| بیش از ۲۰ متر | کابل مسی ۴ میلیمتر مربع |
نکته مهم:
پیش از راهاندازی دستگاه، ولتاژ برق ورودی را اندازهگیری کنید. انتخاب کابل مناسب موجب استارت نرمتر، کاهش افت ولتاژ، افزایش راندمان و افزایش عمر الکتروموتور خواهد شد.
تنظیم تسمه، فولی و بررسی کشش تسمه
پس از نصب الکتروموتور و گیربکس، تنظیم صحیح تسمه و فولی نقش مهمی در انتقال قدرت، کاهش استهلاک قطعات و افزایش عمر دستگاه دارد.
در صورت نیاز به تعویض تسمه، استفاده از
تسمه بالابر ساختمانی
استاندارد و متناسب با مدل دستگاه، عملکرد مجموعه انتقال قدرت را بهبود داده و از لغزش یا کاهش راندمان جلوگیری میکند.
همراستا بودن فولیها
فولی الکتروموتور و فولی گیربکس باید کاملاً همراستا باشند تا تسمه بهصورت یکنواخت حرکت کند و از ساییدگی زودرس جلوگیری شود.
تنظیم کشش تسمه
تسمه نباید بیش از حد شل یا بیش از اندازه سفت باشد؛ هر دو حالت باعث کاهش راندمان و افزایش فشار به بلبرینگها و گیربکس میشود.
محکم کردن پیچ فولی
پس از نصب، پیچ فولی موتور و گیربکس را با گشتاور مناسب محکم کنید تا از ایجاد لقی و آسیب به شافت جلوگیری شود.
توصیه فنی:
پس از چند ساعت کار اولیه، کشش تسمه و سفت بودن پیچهای فولی را دوباره بررسی کنید؛ زیرا در مرحله آببندی اولیه ممکن است تسمه کمی جا بیفتد.
چکلیست بررسی بالابر ساختمانی قبل از راهاندازی
پس از پایان نصب، قبل از شروع جابهجایی مصالح، تمام بخشهای بالابر ساختمانی باید بهصورت کامل بازبینی شوند. این بررسی اولیه احتمال بروز خرابی، کاهش راندمان و وقوع حوادث را به حداقل میرساند.
- ✅ تراز بودن کامل شاسی و پایههای بالابر بررسی شود.
- ✅ تمام پیچ و مهرهها مجدداً آچارکشی شوند.
- ✅ ریل بالابر از نظر استحکام و همراستایی کنترل شود.
- ✅ سیمبکسل از نظر پیچخوردگی، پارگی یا ساییدگی بررسی شود.
- ✅ عملکرد صحیح گیربکس و الکتروموتور آزمایش شود.
- ✅ کابل برق، کلید فرمان و اتصالات الکتریکی بازبینی شوند.
- ✅ قرقره و قلاب بالابر بهدرستی نصب شده باشند.
- ✅ عملکرد ترمز و سیستم توقف دستگاه بررسی شود.
- ✅ دستگاه ابتدا بدون بار و سپس با بار سبک تست شود.
- ✅ از بارگیری بیش از ظرفیت مجاز دستگاه خودداری شود.
توصیه متخصص:
پس از ۸ تا ۱۰ ساعت کار اولیه، تمامی پیچها، مهرهها، سیمبکسل، کشش تسمه و اتصالات دستگاه را مجدداً بررسی و در صورت نیاز تنظیم کنید. همچنین رعایت نکات مطرحشده در راهنمای نگهداری و استفاده صحیح از بالابر ساختمانی باعث افزایش ایمنی و طول عمر قطعات خواهد شد.
اشتباهات رایج هنگام نصب بالابر ساختمانی و راههای جلوگیری از آن
حتی اگر از قطعات استاندارد استفاده شود، نصب غیراصولی میتواند باعث کاهش ایمنی، افزایش استهلاک قطعات و حتی بروز حوادث جدی شود. به همین دلیل آشنایی با خطاهای رایج هنگام نصب اهمیت زیادی دارد.
۱. نصب شاسی روی سطح نامناسب
قرار دادن شاسی روی زمین سست یا ناهموار باعث لرزش دستگاه، تغییر زاویه ریل و افزایش فشار به گیربکس و الکتروموتور میشود. قبل از نصب، از استحکام محل استقرار و استفاده از شاسی بالابر ساختمانی متناسب با ظرفیت دستگاه اطمینان حاصل کنید.
۲. تراز نبودن ریل بالابر
اگر ریل بهصورت کاملاً عمودی نصب نشود، حرکت کالسکه روان نخواهد بود و احتمال گیر کردن یا ساییدگی سیمبکسل افزایش پیدا میکند. استفاده از ریل استاندارد بالابر ساختمانی در عملکرد صحیح دستگاه نقش مهمی دارد.
۳. نصب نادرست سیمبکسل
پیچخوردگی، عبور اشتباه از روی قرقره یا بستن غیراستاندارد سیمبکسل از مهمترین دلایل پارگی زودرس و کاهش ایمنی بالابر است.
۴. استفاده از کابل برق نامناسب
انتخاب کابل با سطح مقطع پایین باعث افت ولتاژ، افزایش آمپر مصرفی و داغ شدن الکتروموتور میشود. همیشه کابل را متناسب با توان موتور و طول مسیر انتخاب کنید.
۵. محکم نکردن پیچ و مهرهها
تمام پیچهای شاسی، ریل، پایه موتور و گیربکس باید پس از نصب مجدداً کنترل و محکم شوند، زیرا لرزش اولیه دستگاه ممکن است باعث شل شدن اتصالات شود.
۶. تست نکردن دستگاه قبل از بارگیری
پس از پایان نصب، ابتدا دستگاه را بدون بار و سپس با بار سبک آزمایش کنید تا ایرادهای احتمالی پیش از بهرهبرداری شناسایی شوند.
نکته مهم:
بیشتر خرابیهای زودهنگام گیربکس، الکتروموتور و سیمبکسل به دلیل نصب غیراصولی، مهاربندی نامناسب یا رعایت نکردن ظرفیت مجاز دستگاه رخ میدهد. اگر در زمان راهاندازی با مشکلاتی مانند لرزش، کاهش قدرت، صدای غیرعادی یا عملکرد نامناسب مواجه شدید، پیشنهاد میشود راهنمای تعمیر، عیبیابی و رفع مشکلات رایج بالابر ساختمانی را مطالعه کنید.
📌 نتیجهگیری
با رعایت مراحل نصب، استفاده از قطعات استاندارد و انجام سرویسهای دورهای، میتوانید
بالابر ساختمانی
را بهصورت اصولی، ایمن و مطابق با استانداردهای فنی راهاندازی کنید. اجرای صحیح هر مرحله علاوه بر افزایش ایمنی کارگاه، موجب کاهش هزینههای تعمیرات، افزایش راندمان و افزایش عمر مفید دستگاه خواهد شد.
در زمان انتخاب تجهیزات، کیفیت
الکتروموتور،
گیربکس،
شاسی بالابر ساختمانی
و سایر
لوازم جانبی بالابر ساختمانی
را در اولویت قرار دهید؛ زیرا استفاده از قطعات استاندارد نقش مهمی در عملکرد صحیح و دوام دستگاه دارد.
اگر قصد خرید یا ارتقای تجهیزات را دارید، پیشنهاد میشود ابتدا
راهنمای خرید بالابر ساختمانی
و سپس
راهنمای خرید بالابر ساختمانی و قطعات
را مطالعه کنید تا انتخاب دقیقتر و متناسب با نیاز پروژه خود داشته باشید.
همچنین برای آشنایی بیشتر با روشهای نصب، سرویس، نگهداری، عیبیابی و سایر آموزشهای تخصصی، میتوانید از
مرکز آموزش بالابر ساختمانی
بازدید کنید. این مجموعه از مقالات تخصصی به شما کمک میکند تا بهرهوری دستگاه را افزایش داده و از بروز بسیاری از خرابیهای رایج جلوگیری کنید.
💡 پیشنهاد کارشناسان
پس از پایان نصب، پیش از شروع بهرهبرداری روزانه، یک بار دیگر تمامی پیچومهرهها، مهاربندی، کشش تسمه، سطح واسکازین گیربکس، سلامت سیمبکسل و عملکرد سیستم برق را کنترل کنید. انجام این بازدید کوتاه، احتمال توقف دستگاه و هزینههای تعمیرات را به میزان قابل توجهی کاهش میدهد.
