کلید بالابر ساختمانی یکی از مهم‌ترین اجزای سیستم حمل مصالح در پروژه‌های عمرانی است که وظیفه کنترل حرکت موتور در سه حالت بالا، توقف و پایین را بر عهده دارد.

📌 کلید بالابر ساختمانی چیست و چگونه کار می‌کند؟

کلید بالابر ساختمانی وسیله‌ای برای کنترل جهت گردش الکتروموتور است که در بالابرهای ساختمانی برای افزایش ایمنی و کنترل بار استفاده می‌شود.

⚙️ نحوه تغییر جهت در موتور بالابر ساختمانی

در موتورهای تک‌فاز، تغییر جهت با تغییر جریان در سیم‌پیچ کمکی انجام می‌شود و در موتورهای سه‌فاز با جابه‌جایی دو فاز ورودی انجام می‌گیرد.

🎥 ویدیو آموزش سیم‌بندی کلید بالابر ساختمانی

📊 جدول پایه‌های کلید بالابر ساختمانی (۸ ترمینال)

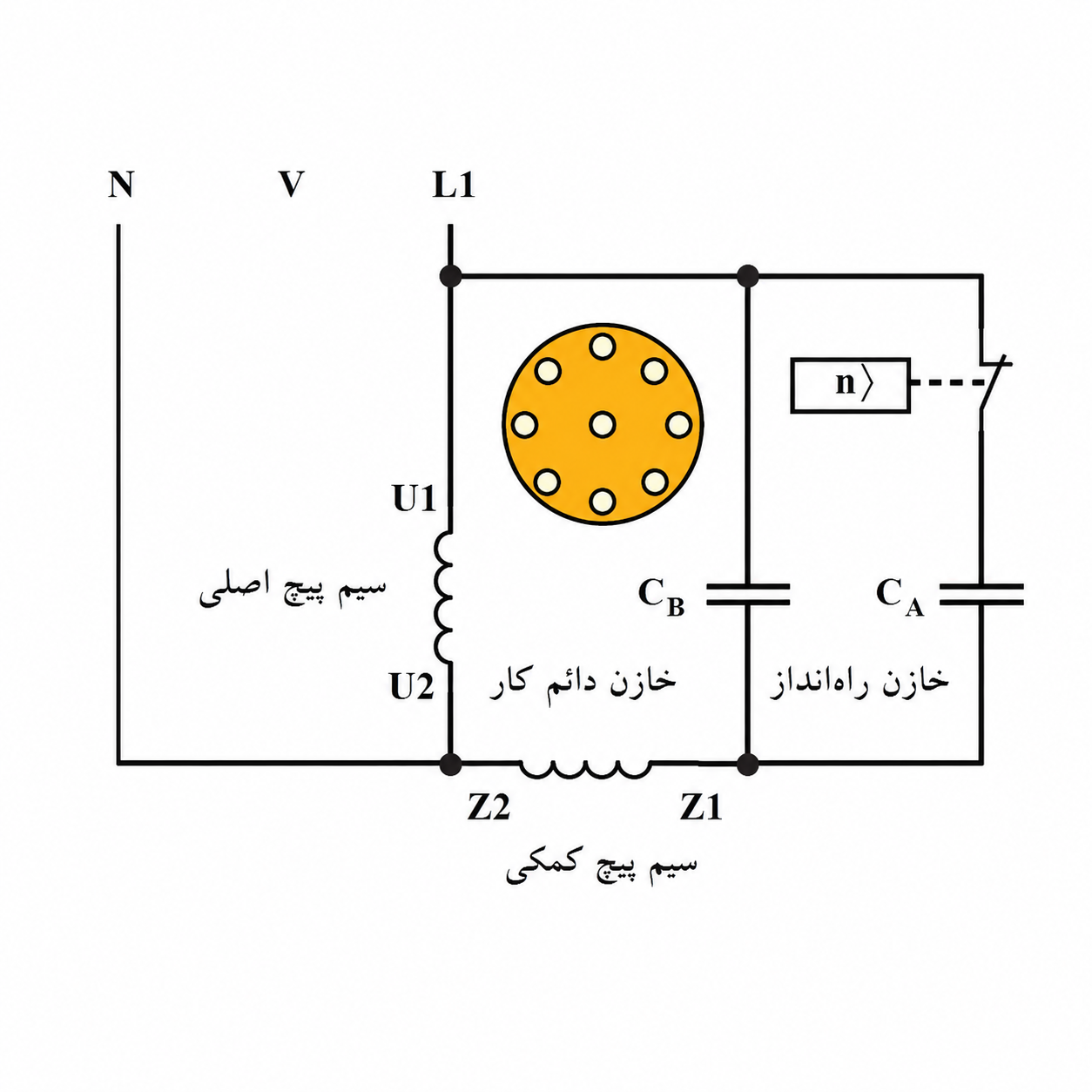

🔌 سیم‌بندی کلید بالابر تک‌فاز

• U1 → پایه 7
• U2 → پایه 8
• Z1 → پایه 4
• Z2 → پایه 5
• فاز → پایه 3
• نول → پایه 5

در صورت برعکس بودن جهت موتور، جای U1 و U2 را عوض کنید.

⚡ سیم‌بندی موتور سه‌فاز

• R → پایه 1
• S → پایه 2
• T → پایه 3
• U1 → پایه 4
• U2 → پایه 5
• U3 → پایه 6

برای تغییر جهت کافی است دو فاز جابه‌جا شود.

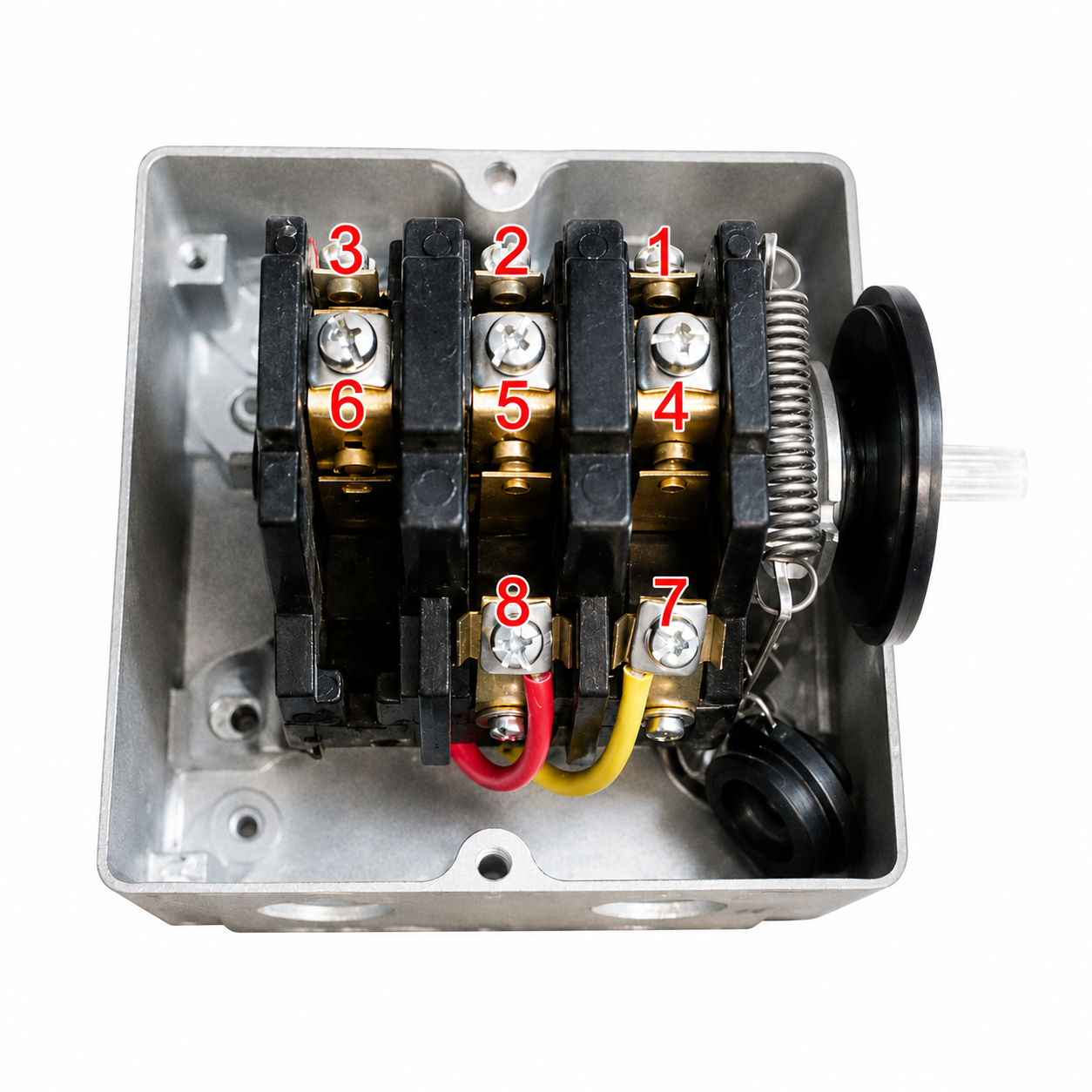

📌 تصویر شماره‌گذاری کلید

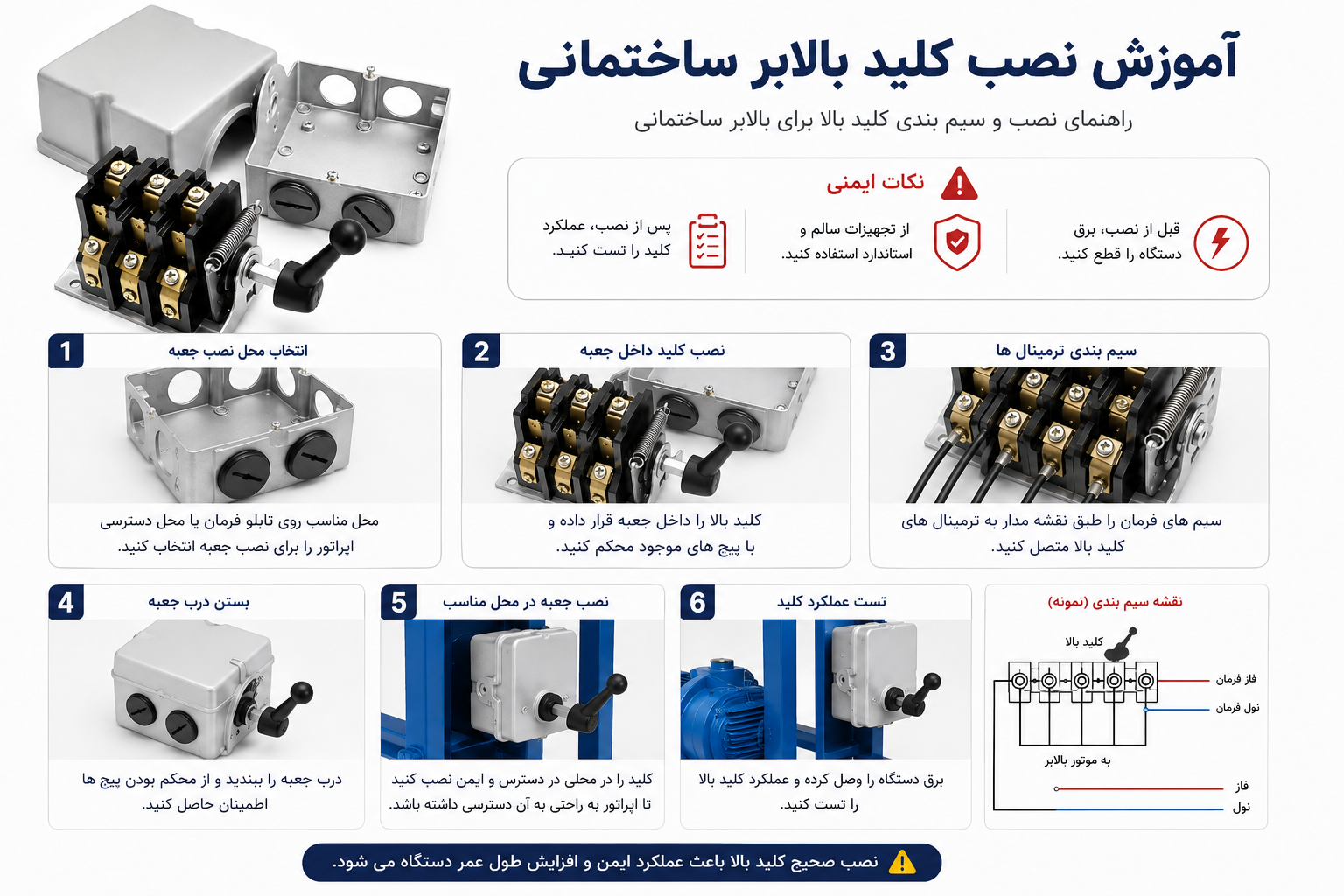

🧯 نکات ایمنی

• قطع برق قبل از نصب
• استفاده از تجهیزات ایمنی
• بررسی اتصالات
• جلوگیری از رطوبت

🧠 انتخاب کلید مناسب

برای موتورهای سبک کلید 16–20 آمپر و برای موتورهای قوی‌تر 25 آمپر به بالا توصیه می‌شود.

🔗 لینک‌های مرتبط

الکتروموتور بالابر ساختمانی

گیربکس بالابر ساختمانی

❓ سوالات متداول

کلید بالابر چگونه کار می‌کند؟
با تغییر جهت جریان موتور.

اگر سیم‌بندی اشتباه باشد چه می‌شود؟
باعث سوختن کلید یا موتور می‌شود.

📞 مشاوره و خرید

جمع‌بندی: سیم‌بندی صحیح کلید بالابر ساختمانی باعث افزایش عمر موتور و ایمنی سیستم می‌شود.
